A cosa servono i motori lineari nell'automazione industriale?

L"automazione ad alta velocità e i requisiti di precisione inferiore al micron stanno esponendo i limiti meccanici dei tradizionali sistemi di azionamento rotativo-lineare. Le viti a ricircolo di sfere, le cinghie e i meccanismi a pignone e cremagliera faticano sempre più a tenere il passo nelle strutture moderne. Man mano che l’automazione industriale si evolve verso la produzione intelligente, la domanda di tecnologia ad azionamento diretto è cambiata drasticamente. Non è più solo per applicazioni di nicchia dei semiconduttori, ma ora domina le operazioni di produzione tradizionali. Ingegneri e gestori di impianti hanno un disperato bisogno di sistemi di movimento in grado di gestire rapide accelerazioni mantenendo allo stesso tempo una precisione assoluta e inflessibile per milioni di cicli.

Questa guida descrive in dettaglio come i sistemi lineari ad azionamento diretto risolvono specifici colli di bottiglia meccanici in fabbrica. Scoprirai dove forniscono la massima efficienza operativa e come valutarli praticamente. Esploreremo anche esattamente come determinare se sono adatti ai requisiti di produzione specifici della tua struttura. Analizzeremo le principali differenze tecnologiche e le realtà implementative che dovrai affrontare durante l"integrazione.

Punti chiave

• Efficienza della trasmissione diretta: i motori lineari eliminano i componenti di trasmissione meccanica (ingranaggi, cinghie, viti), eliminando il gioco e riducendo significativamente l'usura meccanica.
• Casi d'uso ottimali: sono utilizzati al meglio in applicazioni che richiedono estrema precisione (a livello nanometrico), elevata accelerazione dinamica o lunghe distanze di viaggio con più motori indipendenti.
• TCO rispetto a CapEx: sebbene i costi hardware iniziali siano più elevati, il costo totale di proprietà (TCO) diminuisce negli ambienti ad alto rendimento grazie al funzionamento senza manutenzione e all'aumento dei tempi di attività della macchina.
• Realtà di integrazione: un'implementazione di successo richiede un'attenta gestione termica, un robusto instradamento dei cavi e sistemi di feedback ad alta risoluzione (encoder).

Il cambio meccanico: sistemi lineari rotativi e ad azionamento diretto

Il controllo del movimento tradizionale fa molto affidamento su motori rotativi che azionano attuatori meccanici secondari. Gli ingegneri spesso accoppiano questi motori convenzionali con viti a ricircolo di sfere, trasmissioni a cinghia o ingombranti riduttori per tradurre il movimento rotatorio in movimento lineare. Tuttavia, questi sistemi concatenati introducono notevoli colli di bottiglia meccanici che limitano le prestazioni finali della macchina. L"attrito rallenta inevitabilmente il movimento e genera calore indesiderato. I componenti della trasmissione mostrano elasticità sotto carichi pesanti, causando lievi ritardi di posizionamento. L"isteresi crea errori di posizionamento microscopici che si accumulano rapidamente su più cicli ad alta velocità. Nel corso del tempo, il degrado fisico compromette la ripetibilità, costringendo i team di manutenzione a ricalibrare continuamente i macchinari.

I sistemi ad azionamento diretto offrono una soluzione meccanica elegante e intrinsecamente superiore. Immagina di prendere un motore rotativo convenzionale e di aprirlo lungo il suo asse radiale. Se srotoli lo statore e il rotore in piano, crei la base elettromagnetica fondamentale della moderna tecnologia a trasmissione diretta. Questa configurazione genera una forza lineare direttamente lungo un percorso piatto o tubolare. Evita completamente gli stadi di trasmissione meccanica, il che significa che il motore applica la spinta direttamente al carico utile in movimento.

Gli ingegneri in genere scelgono tra diverse varianti strutturali distinte quando specificano i motori lineari . La tecnologia principale è generalmente incentrata sul motore lineare a magneti permanenti , disponibile in tre topologie principali ottimizzate per diverse attività industriali:

• Ironcore: costruito appositamente per una spinta massiccia e continua. Questi utilizzano bobine avvolte attorno a laminazioni di acciaio per massimizzare il flusso magnetico, rendendoli ideali per attività industriali pesanti ad alta forza.
• Ironless (canale a U): progettato per zero cogging assoluto e movimento estremamente fluido. Utilizzano bobine in fusione epossidica che corrono liberamente tra piste a doppio magnete, offrendo la massima precisione di movimento possibile.
• Tubolare: progettato come semplice sostituto dei cilindri pneumatici standard. Racchiudono completamente i componenti magnetici per proteggerli dai detriti ambientali. Sistema lineare

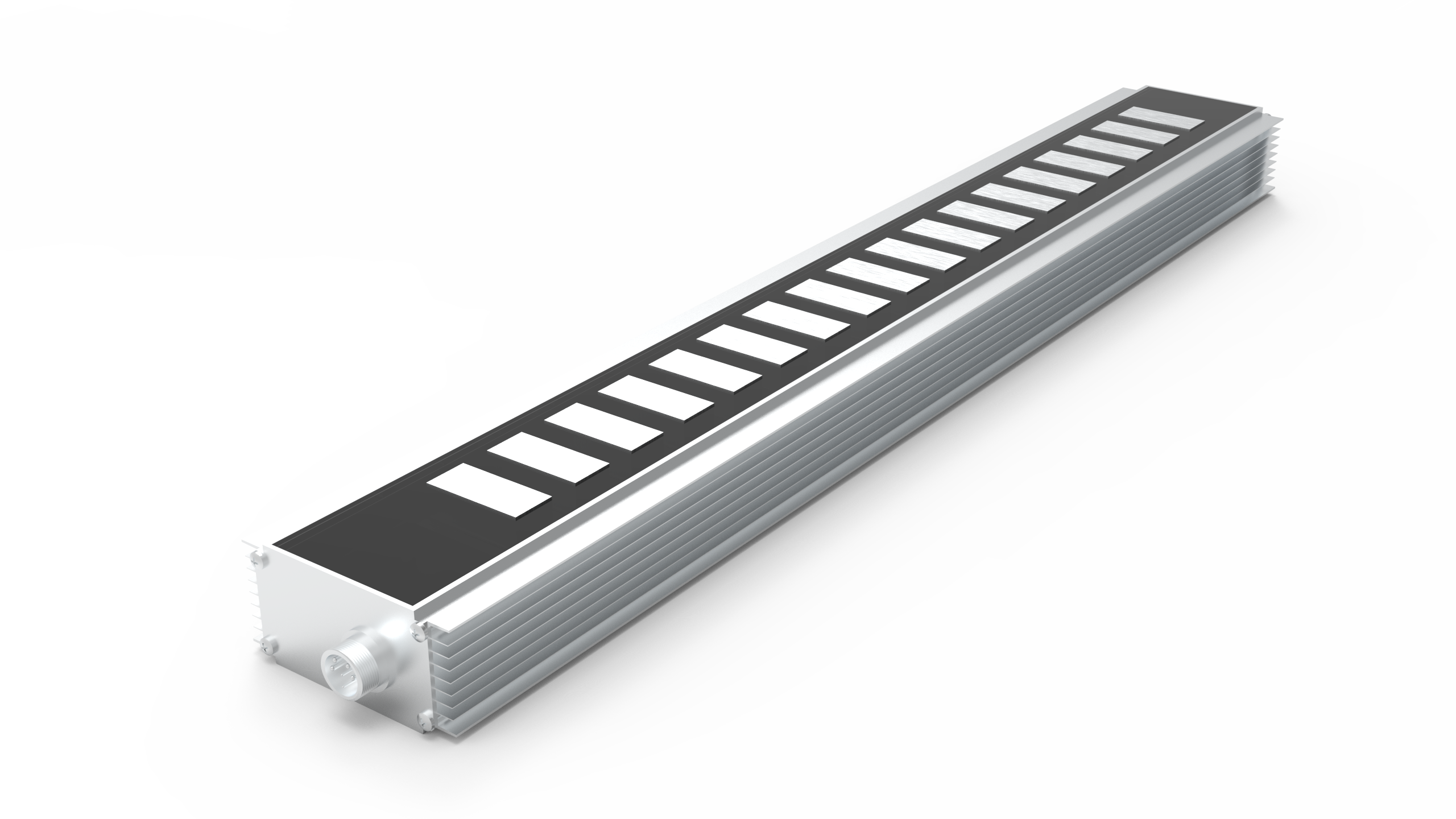

L"accoppiamento diretto del motore al carico modifica radicalmente le moderne capacità di automazione. Consente un servocontrollo in tempo reale con larghezza di banda elevata senza che alcuno smorzamento meccanico interferisca con il segnale. Questo ciclo di feedback puro e diretto è essenziale per la registrazione avanzata dei dati di Industria 4.0. I gestori degli impianti possono facilmente implementare strategie di manutenzione predittiva altamente accurate durante il monitoraggio dei dati non alterati del motore, individuando microscopiche anomalie prestazionali prima che provochino un guasto catastrofico della macchina.

Casi d"uso e applicazioni principali dell"automazione industriale

Produzione di semiconduttori e display a schermo piatto

La perdita di rendimento rimane un enorme rischio finanziario nella fabbricazione dei wafer. Le vibrazioni microscopiche dei cuscinetti a sfera meccanici rotolanti rovinano regolarmente le delicate caratteristiche dei wafer durante la fotolitografia. Inoltre, l"usura delle parti meccaniche genera contaminazione da particolato trasportato dall"aria all"interno di rigorose camere bianche certificate ISO. Le fasi di scansione dei wafer e di ispezione strutturale si affidano sempre più a sistemi ad azionamento diretto senza ferro per eliminare completamente questi rischi ambientali. Queste configurazioni specifiche offrono un movimento completamente privo di attrito e senza cogging. Garantiscono un"assoluta stabilità di posizionamento a livello nanometrico senza disperdere una singola particella di polvere meccanica nell"ambiente sterile.

Imballaggio e smistamento ad alta velocità (trasporto intelligente)

Le tradizionali cinghie meccaniche a passo fisso limitano gravemente la flessibilità della macchina sulle moderne linee di confezionamento. I gestori degli stabilimenti hanno difficoltà ad adattare i macchinari esistenti quando le dimensioni dei prodotti di consumo cambiano rapidamente o quando eseguono ordini personalizzati di piccoli lotti. La tecnologia dei carrelli indipendenti rivoluziona il trasporto intelligente in questi ambienti esigenti. Molteplici carrozze autonome funzionano senza problemi su un unico binario magnetico continuo. Gli operatori possono programmare ciascun dispositivo di movimentazione in modo indipendente tramite software per regolare istantaneamente i requisiti di passo, velocità e raggruppamento dei prodotti. Questo approccio definito dal software elimina completamente le riattrezzature meccaniche precedentemente necessarie per cambi di prodotto estesi.

Macchine utensili, taglio laser e CNC

Il gioco meccanico distrugge fisicamente la qualità del tagliente durante la lavorazione di fascia alta. I rapidi cambi di direzione durante il taglio laser e la fresatura CNC di precisione richiedono un"estrema rigidità meccanica. Anche le viti a ricircolo di sfere premium più strette mostrano un gioco microscopico quando si inverte rapidamente la direzione. I modelli Ironcore forniscono un"immensa forza continua per superare la pesante resistenza dell"utensile. Mantengono un"assoluta precisione di taglio rigida anche a velocità in curva estreme. Gli operatori vedono tagli notevolmente più puliti, requisiti di finitura secondaria drasticamente ridotti e zero ritardi meccanici durante la complessa interpolazione multiasse.

Assemblaggio di dispositivi medici e automazione di laboratorio

L"assemblaggio dei dispositivi medici richiede un movimento sterile e altamente ripetibile per milioni di cicli consecutivi. I sistemi a cilindri pneumatici standard rischiano di scaricare i contaminanti dell"aria compressa, l"umidità e la nebbia d"olio fine direttamente negli ambienti delle camere bianche. Le unità tubolari ad azionamento diretto sostituiscono perfettamente questi tradizionali cilindri pneumatici. Eliminano completamente i rischi di contaminazione biologica e da particolato perché non richiedono infrastrutture per l"aria compressa. Inoltre, consentono un controllo ultra preciso della forza per la pressatura automatizzata di pezzi delicati. Gli ingegneri possono programmare profili di forza esatti per inserire a pressione fragili componenti medici in plastica senza romperli, un"impresa praticamente impossibile con i cilindri pneumatici binari standard.

Il business case: bilanciare prestazioni ed efficienza operativa

Ingegneri e facility manager devono valutare attentamente il premio CapEx iniziale quando si aggiornano macchinari legacy. I costi iniziali dell"hardware sono innegabilmente più elevati rispetto all"acquisto di una combinazione standard di motore rotativo e vite a ricircolo di sfere. È necessario prevedere un budget per il meccanismo di azionamento diretto stesso, gli encoder lineari ad alta risoluzione necessari e i servoazionamenti altamente avanzati in grado di gestire complessi anelli di controllo in tempo reale. Tuttavia, concentrarsi esclusivamente sul prezzo di acquisto iniziale nasconde gli enormi vantaggi operativi realizzati nel corso della vita utile della macchina.

Calcola attentamente i miglioramenti effettivi della produttività in base ai colli di bottiglia della produzione. I sistemi a trasmissione diretta raggiungono facilmente velocità di accelerazione esplosive superiori a 5G. Raggiungono regolarmente velocità sostenute ben al di sopra dei 5 metri al secondo. Queste velocità incredibili riducono drasticamente i tempi di ciclo individuali. Le fabbriche aumentano istantaneamente la produzione di parti al minuto (PPM), spesso consentendo a una singola macchina ad alta velocità di svolgere il lavoro di due sistemi meccanici legacy.

I parametri relativi alla manutenzione e al tempo di attività cambiano in modo molto favorevole quando si eliminano i componenti della trasmissione meccanica. Questi sistemi non richiedono alcuna lubrificazione. Non contengono parti fisiche soggette ad usura tra il carrello in movimento e il binario stazionario. Questa deliberata assenza di attrito meccanico riduce i parametri del tempo medio di riparazione (MTTR) quasi a zero. Si eliminano completamente i tempi di fermo macchina per la manutenzione preventiva meccanica di routine, mantenendo la linea di produzione in funzione ininterrottamente su tutti i turni.

Considerare attentamente le realtà dell’efficienza energetica prima di implementare questi sistemi. La rimozione dell"attrito meccanico consente di risparmiare energia in modo naturale durante il movimento continuo ad alta velocità. Tuttavia, i carichi utili verticali pesanti possono innescare perdite resistive elevate ($I^2R$) nei modelli Ironcore se il motore deve costantemente combattere la gravità. È necessario implementare un adeguato controbilanciamento meccanico, come cilindri pneumatici o molle magnetiche, per evitare inutili assorbimenti di potenza ed eccessivi accumuli termici quando si mantengono carichi pesanti in posizione.

Di seguito è riportata una ripartizione che confronta i parametri operativi tra i sistemi tradizionali e la tecnologia a trasmissione diretta.

tradizionale rotativo e con vite a ricircolo di sfere	ad	azionamento diretto
Velocità di picco	Da basso a medio (tipicamente < 2 m/s)	Estremo (spesso > 5 m/s)
Limite di accelerazione	Tappato rigorosamente con frusta a vite e pece	Eccezionale (regolarmente > 5G)
Usura meccanica	Alto (richiede cuscinetti, guarnizioni, lubrificazione)	Zero (funzionamento senza contatto puro)
Precisione di posizionamento	Degrada progressivamente nel tempo a causa del gioco	Ripetibilità submicronica sostenuta e immutabile
Dipendenza dalla manutenzione	Richiede ingrassaggio programmato e tensionamento cinghia	Praticamente esente da manutenzione

Criteri di valutazione critici per la specifica dei motori lineari

Specificare il giusto sistema di movimento richiede una rigorosa valutazione ingegneristica. Non è possibile inserire semplicemente un"unità ad azionamento diretto in una macchina progettata per un attuatore rotante. Segui questi criteri di valutazione sequenziali per garantire un"integrazione di successo e la massima longevità dell"hardware:

1. Analisi dei requisiti di forza: distinguere chiaramente tra le esigenze di forza continua e di forza di picco. Abbina il profilo di forza teorico del motore direttamente all'esatto ciclo di lavoro della tua applicazione. Sopravvalutare la forza continua comporta uno spreco di denaro in hardware sovradimensionato e richiede servoazionamenti inutilmente grandi. Sottovalutarlo provoca un rapido stallo, un’accelerazione lenta e un surriscaldamento critico durante cicli di produzione impegnativi.
2. Definire strategie di gestione termica: la dissipazione del calore determina fondamentalmente la durata del sistema e la precisione del posizionamento. Le applicazioni di scansione leggere generalmente sopravvivono con il raffreddamento a convezione naturale standard. Al contrario, le configurazioni Ironcore per impieghi gravosi che eseguono cicli pesanti e rapidi richiedono camicie di raffreddamento ad acqua integrate. La gestione del calore è assolutamente fondamentale perché l'espansione termica nella base della macchina distrugge proprio la precisione inferiore al micron che hai pagato per ottenere.
3. Valuta il carico utile e la lunghezza del viaggio: le configurazioni a trasmissione diretta si adattano facilmente a distanze di viaggio incredibilmente lunghe. È sufficiente aggiungere più tracce fisse dello statore affiancate per estendere l'asse all'infinito. In netto contrasto, le viti a ricircolo di sfere lunghe soffrono di catastrofici 'frusti' meccanici alle alte velocità, costringendo gli ingegneri a ridurre significativamente la velocità della macchina su assi strutturali estesi.
4. Verifica l'ambiente e le classificazioni IP: seleziona il fattore di forma fisica corretto per il tuo specifico ambiente di fabbrica. Le piste magnetiche esposte attirano facilmente i trucioli metallici sospesi nell'aria, che possono intasare il traferro di precisione. È necessario specificare forme tubolari completamente chiuse, soffietti protettivi pressurizzati o guarnizioni raschianti specializzate per centri di lavoro sporchi o ambienti sottoposti a lavaggio pesante.

Rischi di implementazione e sfide ingegneristiche

Nonostante gli enormi vantaggi in termini di prestazioni, i sistemi ad azionamento diretto introducono ostacoli tecnici unici. È necessario affrontare in modo proattivo questi rischi fisici specifici durante la fase iniziale di progettazione meccanica per evitare costosi guasti sul campo.

I design Ironcore esercitano enormi forze di attrazione magnetica completamente indipendenti dalla loro spinta motrice. La forza d"acciaio esercita una pressione aggressiva contro la pista del magnete permanente, generando spesso migliaia di Newton di forza attrattiva. Questa implacabile attrazione verso il basso richiede basi macchina incredibilmente rigide e resistenti per prevenire deformazioni strutturali o guasti ai cuscinetti lineari. I tecnici di assemblaggio necessitano inoltre di attrezzature specializzate, non magnetiche e di rigorosi protocolli di sicurezza per montare in sicurezza questi componenti altamente magnetizzati senza gravi rischi di pizzicamento.

La gestione dinamica dei cavi determina fortemente l"affidabilità elettrica a lungo termine. I cavi in ​​movimento rappresentano il punto di guasto numero uno in assoluto nelle configurazioni di movimento dinamico. Poiché il motore si muove fisicamente con il carico, i cavi di alimentazione e dati devono flettersi continuamente. È necessario utilizzare esclusivamente cavi di tipo robotico ad altissima flessibilità. Progetta meticolosamente i binari dei cavi per evitare raggi di curvatura stretti, torsioni aggressive e attrito interno del cavo.

La precisione del sistema dipende interamente dalla tecnologia dell"encoder scelta. Un meccanismo di azionamento diretto è realmente preciso quanto il suo circuito di feedback elettronico. Gli encoder lineari ottici offrono una risoluzione nanometrica senza pari, ma si guastano rapidamente se polvere, olio o condensa ricoprono la riga di vetro ottico. Gli encoder lineari magnetici sopravvivono facilmente alle difficili condizioni industriali, ma spesso sacrificano la massima risoluzione. Valuta attentamente questi costi ambientali nascosti e le complesse sensibilità all"allineamento quando scegli il tuo dispositivo di feedback.

Infine, pianificare ampiamente gli scenari di perdita di potenza improvvisa. Questi sistemi senza attrito non hanno la naturale resistenza meccanica di un cambio ad alto rapporto per arrestare il carico in movimento. Un"improvvisa interruzione di corrente fa volare liberamente la pesante carrozza lungo i binari per pura inerzia. È necessario integrare freni pneumatici meccanici secondari o circuiti di frenatura dinamica specializzati all"interno del servoazionamento. Questi meccanismi di sicurezza obbligatori bloccano automaticamente il carico o mettono in cortocircuito le fasi del motore per evitare incidenti catastrofici della macchina durante i blackout dell"impianto.

Conclusione

I sistemi di movimento ad azionamento diretto non sono un sostituto generale e universale per tutti i meccanismi di movimento lineare in fabbrica. Rappresentano invece un aggiornamento meccanico altamente strategico e di alto valore, progettato per specifici colli di bottiglia della produzione. Le strutture lungimiranti danno priorità a questa tecnologia quando la velocità incredibile, la precisione assoluta e inflessibile e il massimo tempo di attività della macchina determinano direttamente la loro redditività operativa complessiva.

I team di progettazione e approvvigionamento aziendale dovrebbero verificare immediatamente i loro attuali limiti meccanici. Cammina per la fabbrica e chiedi ai tuoi responsabili di produzione esattamente dove i tempi di ciclo raggiungono i limiti fisici. Se i tradizionali limiti di velocità delle viti a ricircolo di sfere limitano costantemente la produttività, una transizione all’azionamento diretto ha un immediato senso finanziario. Se l’usura meccanica e il gioco causano cali di rendimento inaccettabili e rifiuti del controllo qualità, l’eliminazione dell’attrito meccanico risolve il problema alla radice in modo permanente.

Intraprendi azioni decisive consultandoti da vicino con specialisti certificati del controllo del movimento. Non tentare di indovinare le tue esigenze di dimensionamento. Richiedi un profilo di dimensionamento personalizzato in base al peso esatto del carico utile, ai profili di accelerazione desiderati e ai cicli di lavoro dinamici. Mappa i guadagni di efficienza operativa previsti per giustificare in modo definitivo l"investimento iniziale in ingegneria e hardware per il tuo team esecutivo.

FAQ

D: Qual è la differenza tra un motore lineare e un attuatore lineare?

R: Un motore lineare è il meccanismo elettromagnetico grezzo stesso. È costituito esclusivamente dalla pista magnetica e dal gruppo bobina. Un attuatore lineare è un sistema completo. Spesso utilizza un motore rotativo tradizionale che fa girare una vite meccanica all"interno di un alloggiamento, oppure potrebbe integrare un meccanismo tubolare ad azionamento diretto. Gli attuatori generalmente includono guide, cuscinetti e supporti strutturali integrati pronti per il montaggio immediato.

D: I motori lineari a magneti permanenti perdono il loro magnetismo nel tempo?

R: A temperature operative normali, la degradazione magnetica rimane praticamente trascurabile per tutta la durata di vita di una macchina. Tuttavia, se il motore supera i suoi rigidi limiti termici e si surriscalda gravemente, i magneti interni al neodimio possono subire una smagnetizzazione irreversibile. Il mantenimento di protocolli di raffreddamento adeguati e il rispetto dei limiti del ciclo di lavoro prevengono completamente questo danno permanente.

D: I motori lineari possono funzionare in ambienti industriali sporchi o difficili?

R: Sì, ma è necessario adottare precauzioni strutturali specifiche. La polvere di metalli ferrosi è altamente problematica perché attrae attivamente le piste magnetiche esposte, bloccando il traferro di precisione. In questi ambienti difficili, è necessario specificare design tubolari completamente chiusi o installare soffietti protettivi pressurizzati su binari piani per garantire un"affidabilità assoluta.

D: Perché i motori lineari richiedono servoazionamenti più complessi?

R: Senza lo smorzamento meccanico, l"attrito o l"adattamento dell"inerzia forniti da un riduttore standard o da una vite a ricircolo di sfere, l"azionamento gestisce tutto direttamente. Il servoazionamento deve gestire regolazioni istantanee e altamente dinamiche in tempo reale per gestire l"inerzia del carico e mantenere la stabilità della posizione. Ciò richiede una potenza di elaborazione significativamente più elevata, velocità di aggiornamento più rapide e cicli di controllo altamente ottimizzati.
