Applicazioni a rulli motorizzati nei sistemi di smistamento, trasportatori e logistici

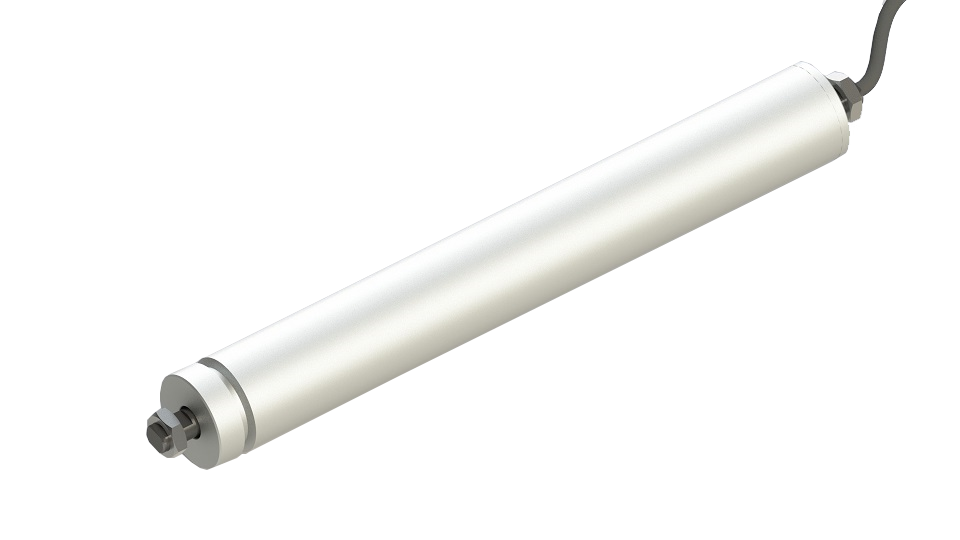

I moderni centri logistici affrontano ogni giorno enormi sfide operative. I manager richiedono un throughput più elevato, uno spreco energetico ridotto e una scalabilità dinamica. I tradizionali trasportatori centralizzati con motore AC faticano a fornire queste agili capacità. Inserisci il rullo motorizzato , comunemente noto come rullo motorizzato (MDR). Costituisce la solida base per sistemi di movimentazione dei materiali decentralizzati e eseguibili su richiesta. Questa tecnologia fornisce potenza mirata esattamente quando e dove ne hai più bisogno. Tuttavia, il successo dell’aggiornamento a un sistema MDR richiede un’attenta valutazione iniziale. Gli integratori di sistemi devono valutare i limiti di carico utile, controllare la compatibilità della rete e la distribuzione dell'alimentazione della struttura prima di finalizzare i progetti. Il passaggio a questo approccio decentralizzato sblocca profondi vantaggi operativi. È possibile eliminare l'usura del motore a funzionamento continuo, ottenere un controllo preciso della zona e ridimensionare facilmente i layout dei trasportatori. Questa guida esplora come valutare, specificare e implementare questi componenti intelligenti in sistemi logistici complessi.

Punti chiave

• Efficienza di funzionamento su richiesta: i rulli motorizzati funzionano solo quando i sensori rilevano un carico, riducendo significativamente il consumo di energia e i livelli di rumore della struttura.
• Controllo a zone: consente un preciso accumulo di pressione zero (ZPA), prevenendo collisioni e danni ai prodotti negli ambienti di smistamento ad alta velocità.
• Scalabilità e complessità: sebbene l'installazione meccanica sia modulare, una corretta integrazione richiede una solida rete PLC e calcoli accurati del carico dell'alimentatore.
• Specificità dell'applicazione: la selezione dipende interamente dal bilanciamento di coppia e velocità rispetto alle esigenze specifiche delle linee di imballaggio, dello smistamento in magazzino o della movimentazione di pallet per carichi pesanti.

Il caso aziendale: perché passare ai rulli motorizzati?

I tradizionali rulli vivi con trasmissione a cinghia funzionano in modo altamente inefficiente. I rulli vivi azionati da catena (CDLR) condividono esattamente gli stessi difetti meccanici. In genere si affidano a motori CA singoli e massicci. Questi motori centralizzati funzionano continuamente durante interi turni operativi. Il funzionamento continuo comporta una grave usura meccanica. Questa progettazione legacy introduce anche singoli punti di errore inaccettabili. Se un motore principale si guasta, l"intera linea di trasporto si ferma completamente. Ciò costringe la vostra struttura a tempi di inattività costosi e non pianificati.

La soluzione MDR decentralizzata risolve elegantemente queste vulnerabilità meccaniche. I produttori distribuiscono la potenza direttamente nei singoli tubi avvolgitori. Questa architettura intelligente isola i guasti hardware in zone specifiche. Se un rullo motorizzato si guasta, il resto del sistema continua a muoversi. Si verificano interruzioni operative minime. Le squadre di manutenzione possono sostituire rapidamente una singola unità.

Le strutture raggiungono risultati altamente misurabili quasi immediatamente dopo l"installazione. Considera questi principali vantaggi operativi:

• Il rumore ambientale ridotto supporta fortemente la conformità essenziale OSHA.
• Il minore attrito riduce significativamente l'usura meccanica continua.
• Gli operatori mantengono meno pezzi di ricambio nel loro inventario attivo.
• Le strutture ottengono un controllo granulare sul tracciamento e sulla spaziatura dei prodotti.

Applicazioni principali nei moderni sistemi di trasporto

Sistemi di smistamento ad alta velocità

I moderni centri di distribuzione richiedono capacità di smistamento impeccabili. Utilizzano quotidianamente selezionatori a nastro incrociato e selezionatori di scarpe. Anche i trasferimenti ad angolo retto svolgono un ruolo fondamentale in questo caso. L"apparecchiatura eccelle in questi ambienti operativi altamente esigenti. Consente rapide microregolazioni della velocità del trasportatore. Questa sottile velocità cambia perfettamente lo spazio tra i cartoni. Un gap accurato garantisce che i pacchi vengano instradati correttamente verso corsie di deviazione specifiche.

Errore comune: gli operatori spesso configurano inizialmente in modo errato le rampe di accelerazione. Questa svista fa sì che i sacchetti di plastica leggeri scivolino durante il trasporto.

Migliore pratica: regola sempre i parametri di accelerazione in base all'attrito del pacco. È necessario testare più tipi di pacchetto durante la messa in servizio.

Accumulo di magazzino e logistica

Le strutture logistiche gestiscono linee di transito incredibilmente lunghe. Mantengono anche enormi aree di sosta vicino ai moli di spedizione. Queste zone richiedono una gestione intelligente del traffico dei prodotti. I rulli decentrati facilitano il vero accumulo di pressione zero (ZPA). I cartoni aspettano semplicemente in zone dedicate, controllate da sensori. Il sistema impedisce completamente la contropressione. Questa logica intelligente elimina completamente gli scenari di frantumazione del prodotto. Riduce inoltre efficacemente i colli di bottiglia localizzati sul pavimento del magazzino. I prodotti avanzano solo quando la zona a valle si libera completamente.

Linee di confezionamento e assemblaggio

Oggi gli operatori umani interagiscono spesso insieme ai trasportatori in movimento. Le postazioni di lavoro ergonomiche richiedono misure di sicurezza fondamentali e prestazioni affidabili. Le zone di ispezione a velocità variabile richiedono un controllo operativo preciso da parte dei lavoratori. I rulli standard da 24 V CC garantiscono un funzionamento sicuro a bassa tensione. Si adattano perfettamente agli ambienti human-in-the-loop. I lavoratori possono eseguire interventi manuali in sicurezza in qualsiasi momento. Il sistema consente un posizionamento di avvio e arresto incredibilmente preciso. Questa precisione migliora l"accuratezza dell"assemblaggio e aumenta la fiducia generale dei lavoratori.

Contesto applicativo	Requisito di sistema	Vantaggio prestazionale primario
Ordinamento ad alta velocità	Regolazioni micro-velocità	Perfetta fessura del cartone
Logistica di magazzino	Accumulo di pressione zero	Elimina lo schiacciamento del prodotto
Linee di confezionamento	Funzionamento a bassa tensione	Migliora la sicurezza umana

Valutazione Tecnica: Specificare il Rullo Motorizzato Giusto

Capacità di carico e limitazioni di velocità

È necessario valutare attentamente i compromessi fisico-meccanici. I cambi a coppia elevata gestiscono senza sforzo carichi utili molto più pesanti. Movimentano contenitori carichi e piccoli pallet in modo molto efficiente. Tuttavia, funzionano naturalmente a velocità notevolmente inferiori. Al contrario, i cambi ad alta velocità si adattano perfettamente ai sacchetti di plastica leggeri. Elaborano piccoli pacchi alla massima velocità per aumentare la produttività. Devi bilanciare questi fattori in base al tuo profilo di inventario specifico.

È inoltre necessario valutare attentamente i materiali del tubo esterno. L"acciaio zincato offre una robusta durata per uso generale. L"acciaio inossidabile resiste facilmente alla corrosione in ambienti umidi. I tubi con guaina in poliuretano forniscono un"eccezionale presa meccanica. Selezionate i materiali dei tubi in base al coefficiente di attrito richiesto. Gli obiettivi di riduzione del rumore influenzano anche la scelta dei materiali finali.

Materiale del tubo esterno	Miglior caso d'uso	Vantaggio chiave
Acciaio zincato	Logistica e magazzinaggio standard	Durata altamente conveniente
Acciaio inossidabile	Cibo e bevande, zone di lavaggio	Resistenza alla corrosione superiore
Manica in poliuretano	Salite, discese, smistamento dei sacchetti di plastica	Massima aderenza e riduzione del rumore

Schede di controllo e integrazione di rete

È necessario determinare in anticipo i requisiti di integrazione della rete. Alcune strutture necessitano solo di schede di controllo autonome. Questi forniscono una semplice logica integrata per le funzioni ZPA di base. I sistemi autonomi richiedono uno sforzo di programmazione minimo. Altre operazioni richiedono invece controller profondamente collegati in rete. Utilizzano i protocolli industriali EtherCAT, PROFINET o Ethernet/IP. Le schede collegate in rete offrono una supervisione completa del PLC in tutta la struttura. Forniscono inoltre agli ingegneri telemetria fondamentale per la manutenzione predittiva.

Standard ambientali e di conformità

La vostra attrezzatura deve soddisfare costantemente rigorosi standard ambientali. Dovresti richiedere classificazioni IP appropriate per ogni implementazione della struttura. I centri logistici standard in genere specificano i livelli di protezione IP54. Gli ambienti sottoposti a lavaggio richiedono rigorose classificazioni IP66 o IP69K. L"ingresso di acqua rovina rapidamente i circuiti interni non protetti.

Ecco un rapido elenco di controllo per la convalida della conformità hardware:

1. Identifica accuratamente i requisiti di classificazione IP di base della tua struttura.
2. Confermare la certificazione UL per le implementazioni commerciali in Nord America.
3. Verifica la marcatura CE per gli standard europei di sicurezza operativa.
4. Garantire la conformità RoHS per quanto riguarda le restrizioni sui materiali pericolosi.

Realtà di implementazione e rischi di adozione

La transizione ai layout modulari introduce sfide ingegneristiche specifiche. La distribuzione dell"alimentazione richiede un accurato calcolo matematico in anticipo. Un errore comune consiste nel sottovalutare la caduta di tensione cumulativa. I lunghi percorsi del trasportatore aggravano pesantemente questo problema elettrico. È necessario delineare la necessità di alimentatori opportunamente distanziati. L"utilizzo di sistemi a 48 V CC spesso mitiga efficacemente le gravi cadute di tensione. Assorbono meno corrente su distanze di cavo estese.

È necessario scegliere tra strategie di retrofitting o di implementazione greenfield. I progetti greenfield consentono un’integrazione semplice e senza attriti. Li integrerai senza problemi nell"architettura CAD iniziale. Si allineano perfettamente al sistema di controllo del magazzino (WCS) scelto. L"adeguamento dei trasportatori a gravità preesistenti richiede una valutazione fisica approfondita. È necessario misurare le larghezze del telaio esistente in modo estremamente accurato. È inoltre necessario verificare i modelli di foratura esistenti. I vincoli di instradamento dei cavi spesso complicano notevolmente le installazioni di retrofit. Le staffe di montaggio personalizzate diventano spesso necessarie durante i retrofit.

La complessità del controllo presenta un altro rischio significativo in termini di adozione tecnica. Le zone distribuite richiedono un volume enorme di sensori. È necessario installare numerosi dispositivi fotocellule lungo il percorso. I cablaggi diventano geometricamente più complessi. Questa transizione richiede una messa in servizio iniziale molto rigorosa. Gli installatori devono allineare perfettamente i sensori per garantire un"attivazione affidabile delle zone. Uno scarso allineamento porta a immediati fallimenti di accumulo.

Logica di selezione e selezione del fornitore

La scelta del giusto partner hardware determina fondamentalmente il successo del progetto. È necessario stabilire fin dall"inizio criteri rigorosi di valutazione del fornitore. Cerca attentamente i produttori che offrono calcolatori di dimensionamento completi. Questi strumenti digitali aiutano gli ingegneri a specificare facilmente i requisiti esatti di coppia. Prevengono errori catastrofici di sottopotenza.

Dai la priorità ai fornitori che offrono solide reti di supporto locale. Desideri assistenza rapida per la risoluzione dei problemi durante le fasi critiche dell"installazione. Le schede di controllo ad architettura aperta rimangono estremamente importanti per la scalabilità. Ti aiutano a evitare attivamente scenari restrittivi di blocco del fornitore. I sistemi aperti comunicano liberamente insieme ai marchi PLC legacy.

Determina attentamente i passaggi logici successivi prima di acquistare. Dovresti prima condurre un test pilota su piccola scala. Scegli una singola linea di accumulo per questa prova. In alternativa, aggiornare inizialmente un punto di trasferimento complesso. Questo approccio intelligente consente di convalidare le ipotesi di throughput in modo sicuro. Conferma inoltre la comunicazione senza soluzione di continuità insieme al PLC esistente. Dovresti procedere all"implementazione a livello di struttura solo successivamente. I test pilota prevengono costosi errori di integrazione a livello di struttura.

Conclusione

Il moderno settore della movimentazione dei materiali continua ad evolversi rapidamente oggi. Assistiamo a un massiccio allontanamento dall’alimentazione CA centralizzata. Reti di controllo intelligenti e decentralizzate ora dominano la progettazione avanzata dei magazzini. Inserendo la potenza all"interno del rullo, le strutture raggiungono una flessibilità senza precedenti. Tuttavia, questi componenti agili raramente sono semplici merci. Sicuramente non sono soluzioni hardware adatte a tutti.

Le specifiche corrette delle apparecchiature richiedono una profonda conoscenza della progettazione. È necessario analizzare attentamente la varianza del carico utile. È necessario calcolare accuratamente le velocità di throughput richieste. L"architettura della tua rete richiede un"attenta pianificazione anticipata. Incoraggiamo fortemente gli acquirenti a coinvolgere tempestivamente integratori di sistemi esperti. Gli ingegneri applicativi possono aiutarvi a mappare con precisione la distribuzione della potenza. Consolidano la tua logica di controllo molto prima di finalizzare l"approvvigionamento. Seguire questo approccio metodico garantisce un"implementazione del sistema di grande successo.

FAQ

D: Qual è la differenza tra i rulli motorizzati a 24 V e 48 V?

R: I sistemi a 48 V assorbono molta meno corrente per la stessa identica potenza in uscita. Questa caratteristica specifica consente percorsi di cavi più lunghi. Riduce significativamente le dannose cadute di tensione nelle strutture di grandi dimensioni. Inoltre, i rulli da 48 V generalmente supportano applicazioni con carico utile più pesante rispetto alle opzioni standard da 24 V.

D: Un rullo motorizzato può movimentare pallet di legno standard?

R: Gli MDR standard in genere trasportano cartoni, borse e applicazioni leggere. Tuttavia, esistono rulli motorizzati DC senza spazzole per carichi pesanti specifici per la movimentazione dei pallet. Gli ingegneri devono calcolare correttamente la lunghezza della zona e il passo dei rulli per garantire che supportino correttamente i pallet di legno pesanti.

D: Quanto durano in genere i rulli motorizzati?

R: La durata varia notevolmente in base all"applicazione, al carico utile e al rapporto di tempo di esecuzione. I rulli CC senza spazzole di qualità spesso superano le 15.000-20.000 ore di funzionamento continuo. La vita reale sul campo è solitamente molto più lunga. Ciò accade perché i rulli decentralizzati funzionano solo su richiesta quando i sensori rilevano i pacchi.

D: Devo sostituire l"intero telaio del trasportatore per utilizzare i rulli motorizzati?

R: Non sempre. Molti rulli motorizzati si adattano facilmente ai telai con canale a C standard esistenti. Devi solo assicurarti che le dimensioni dell"albero esagonale corrispondano ai supporti esistenti. È inoltre necessario verificare di disporre di spazio adeguato per montare nuove schede di controllo e alimentatori.
