Che cos'è un motore lineare a magneti permanenti e come funziona?

L’ingegneria moderna si sta rapidamente allontanando dalle tradizionali trasmissioni meccaniche. I motori rotativi che si affidano a viti a ricircolo di sfere e cinghie stanno lasciando il posto al controllo del movimento ad azionamento diretto. Questa transizione è essenziale per i settori ad alta velocità e alta precisione come la produzione di semiconduttori e l’ispezione ottica automatizzata.

I collegamenti meccanici introducono intrinsecamente gioco, attrito e usura nel tempo. Queste limitazioni fisiche riducono la precisione del posizionamento e limitano la longevità del sistema. Gli ingegneri devono affrontare ostacoli costanti quando spingono gli attuatori tradizionali a limiti di produttività più elevati.

Esploriamo come un motore lineare a magnete permanente risolve queste sfide critiche. Scoprirai la fisica di base, confronterai i progetti con nucleo in ferro e quelli senza ferro e imparerai le principali strategie di implementazione. Continua a leggere per padroneggiare la tecnologia dell'azionamento diretto e ottimizzare il tuo prossimo progetto di automazione di precisione.

Punti chiave

• Meccanica a trasmissione diretta: un motore lineare a magnete permanente funziona concettualmente come un motore rotativo 'srotolato', fornendo una spinta lineare diretta senza conversione meccanica.
• Gioco zero e alta precisione: eliminando viti a ricircolo di sfere e cinghie, questi motori lineari raggiungono una precisione di posizionamento inferiore al micron e una rapida risposta dinamica.
• Due architetture principali: la scelta si riduce tipicamente a Iron-Core (spinta elevata) rispetto a Ironless (cogging zero, movimento estremamente fluido).

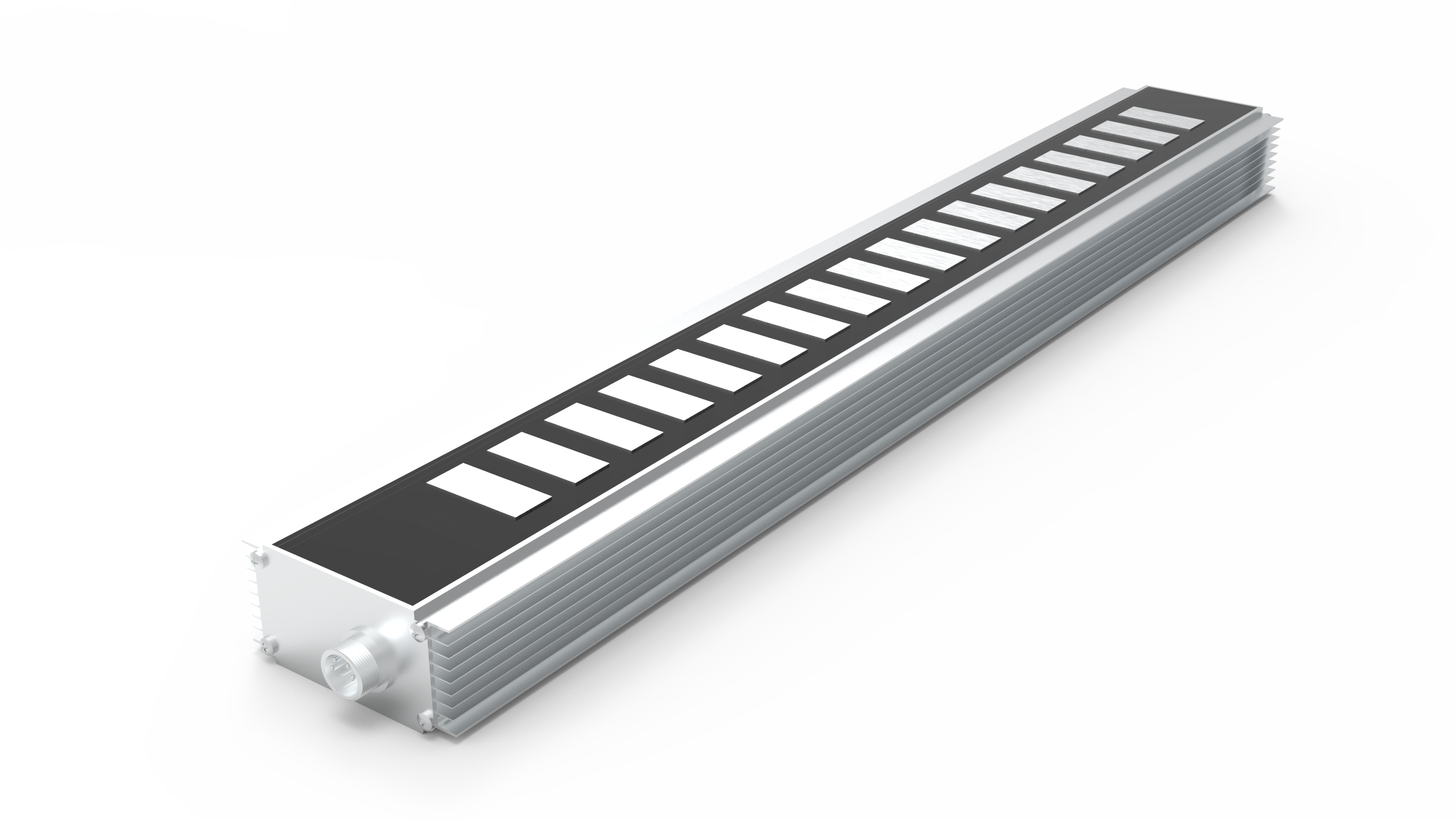

L"anatomia di un motore lineare a magneti permanenti

Per comprendere i sistemi ad azionamento diretto, è necessario visualizzare un motore rotativo standard tagliato e srotolato. Trasforma la forza rotazionale in spinta lineare diretta. Questo cambiamento architettonico cambia completamente il modo in cui le macchine gestiscono il movimento. Possiamo scomporre la traduzione fisica in tre componenti principali.

1. La pista magnetica (statore): funge da base stazionaria del sistema. È costituito da una serie lineare di magneti permanenti alternati in terre rare. I produttori utilizzano generalmente il neodimio ad alta resistenza per massimizzare la densità del flusso magnetico.
2. Il gruppo forzante/bobina (rotore): questo è il componente mobile. Contiene una serie di bobine elettromagnetiche. Gli ingegneri in genere incapsulano queste bobine in resina epossidica termica. La resina epossidica protegge gli avvolgimenti e favorisce la dissipazione del calore.
3. L'Air Gap: si tratta di un gioco altamente critico e con tolleranze strette. Si trova direttamente tra la forza in movimento e la traccia magnetica stazionaria. Questo spazio consente un movimento completamente privo di attrito durante il funzionamento.

Il motore stesso fornisce solo la spinta pura. Un sistema funzionale completo richiede feedback esterni e componenti di guida. È necessario integrare un encoder lineare ad alta risoluzione per fornire un feedback continuo della posizione. Inoltre, il sistema richiede robuste guide lineari. Queste rotaie supportano il carico utile strutturale e mantengono il preciso traferro.

Come funziona: la fisica del movimento lineare diretto

Il movimento lineare diretto si basa su principi elettromagnetici fondamentali. Spesso spieghiamo questa interazione utilizzando la legge della forza di Lorentz. Quando si applica corrente a un conduttore situato all"interno di un campo magnetico, si genera forza fisica.

Il processo inizia quando il servoazionamento fornisce una corrente alternata multifase (AC). Questa corrente entra nelle bobine della forzante. L"AC genera un campo magnetico dinamico e viaggiante. Questo campo appena generato interagisce direttamente con il flusso magnetico stazionario prodotto dalla traccia del magnete permanente. La risultante combinazione di forze di attrazione e repulsione genera una spinta lineare diretta. Il forzatore scivola dolcemente lungo la pista.

L"operazione sincrona determina il successo di questo processo. Il sistema si basa su una commutazione precisa. Commutazione significa allineare esattamente la corrente della bobina con la posizione fisica dei magneti. Il servoazionamento e l"encoder lineare lavorano insieme per gestire questa sincronizzazione. Monitorano e regolano costantemente la corrente. Questo ciclo di feedback continuo garantisce un movimento fluido e ininterrotto.

Questo accoppiamento elettromagnetico diretto offre risultati prestazionali incredibili. Elimina completamente la compliance meccanica. La conformità meccanica si riferisce all"elasticità naturale presente nelle cinghie e nelle viti a ricircolo di sfere lunghe. Senza questa elasticità, il sistema risponde istantaneamente. Gli ingegneri raggiungono abitualmente accelerazioni estreme superiori a 10G. Inoltre, i sistemi ad azionamento diretto offrono tempi di assestamento estremamente rapidi. Il carico utile raggiunge la posizione target e si stabilizza quasi immediatamente.

Categorie di soluzioni: motori lineari con nucleo in ferro e motori lineari senza ferro

La scelta della topologia corretta del motore è un passaggio fondamentale della fase decisionale. Gli ingegneri devono allineare attentamente l"architettura del motore ai requisiti applicativi specifici. La selezione del tipo sbagliato può limitare notevolmente le prestazioni della macchina.

Motori lineari con nucleo in ferro

In un design con nucleo in ferro, i produttori avvolgono strettamente le bobine elettromagnetiche attorno ai laminati di acciaio. L"inclusione del ferro cambia drasticamente il comportamento del motore.

• Pro: questi motori offrono una densità di spinta continua e di picco eccezionalmente elevata. Il nucleo in ferro funge da sostanziale dissipatore di calore, offrendo una dissipazione del calore superiore.
• Contro: La presenza di ferro introduce una 'forza di cogging' o un'ondulazione di forza. Ciò accade perché il ferro si attrae naturalmente ai magneti permanenti, provocando lievi scosse nel movimento. Inoltre, le elevate forze di attrazione complicano la scelta dei cuscinetti lineari.
• Ideale per: gli ingegneri preferiscono i modelli con nucleo in ferro per carichi utili pesanti. Eccellono nelle macchine utensili, nello stampaggio dei metalli e nelle attività di automazione generale pesante.

Motori lineari senza ferro (canale a U).

I motori ironless adottano un approccio diverso. Il design lancia le bobine rigorosamente in resina epossidica. Queste bobine si muovono tra due file opposte di magneti disposte in una configurazione a canale a U. Il forzante non contiene assolutamente ferro.

• Pro: questo design elimina tutti i cogging. La forza di attrazione magnetica tra la forzante e il binario è nulla. Offre la massa in movimento più bassa possibile e un controllo della velocità estremamente fluido.
• Contro: i modelli senza ferro generano una spinta complessiva inferiore rispetto agli equivalenti con nucleo in ferro. Soffrono anche di una gestione termica intrinsecamente peggiore. Il calore non può penetrare in un nucleo di ferro mancante.
• Ideale per: questi motori dominano la movimentazione dei wafer semiconduttori. Li troverete anche nei sistemi di posizionamento su scala nanometrica e nella produzione di display a schermo piatto.

Il grafico seguente riassume le differenze tecniche critiche tra le due architetture.

Caratteristica	Topologia Iron-Core Topologia	Ironless (canale a U).
Densità di spinta	Molto alto	Da moderato a basso
Forza di coagulo	Presente (richiede un compenso)	Zero (perfettamente liscio)
Messa in movimento	Pesante	Molto leggero
Dissipazione termica	Eccellente	Scarso (richiede un attento monitoraggio)
Attrazione magnetica	Alto (impatto sulla durata dei cuscinetti)	Nessuno

Quadro di valutazione: motori lineari a magneti permanenti e alternative

Gli ingegneri spesso confrontano la tecnologia ad azionamento diretto con i sistemi meccanici tradizionali. Comprendere queste differenze aiuta a giustificare l’aggiornamento tecnologico. Nel campo dei motori lineari a magneti permanenti, i motori lineari rappresentano la soluzione di azionamento diretto definitiva. Cambiano radicalmente le capacità della macchina.

Contro Viti a ricircolo di sfere

Le viti a ricircolo di sfere sono lo standard storico per l"automazione. Tuttavia, devono affrontare severi limiti fisici. La velocità e l"accelerazione rimangono fortemente limitate da un fenomeno noto come velocità critica o "frusta della vite". Se si fa girare una vite a ricircolo di sfere troppo velocemente, questa vibra violentemente. La tecnologia a trasmissione diretta aggira completamente questa limitazione. Offrono una velocità di gran lunga superiore su lunghezze di viaggio illimitate.

La manutenzione è un altro importante elemento di differenziazione. Le viti a ricircolo di sfere richiedono una lubrificazione costante. I loro cuscinetti a ricircolo di sfere soffrono di un"inevitabile usura fisica. Nel tempo, questa usura distrugge la precisione del sistema. Al contrario, i motori lineari rimangono praticamente privi di attrito. Escludendo le guide lineari, la trasmissione stessa è praticamente esente da manutenzione.

Contro. Attuatori pneumatici

I cilindri pneumatici offrono un movimento semplice ed economico. Tuttavia, forniscono una precisione minima. La pneumatica generalmente offre il controllo del movimento punto a punto di base. Si basano su arresti meccanici rigidi. I motori lineari forniscono un posizionamento infinito e altamente preciso. Consentono agli ingegneri di programmare al volo profili di movimento complessi.

Prospettiva di efficienza operativa

Il passaggio alla tecnologia a trasmissione diretta crea un enorme valore operativo a lungo termine. Servoazionamenti avanzati ed encoder ad alta risoluzione funzionano in perfetta armonia. Riducono significativamente i tempi di fermo macchina non pianificati. L"assenza di manutenzione sulla trasmissione significa che le macchine funzionano più a lungo senza intervento. Questa affidabilità continua porta infine a un aumento massiccio della produttività della macchina e a una maggiore efficienza complessiva delle apparecchiature (OEE).

Realtà di implementazione e rischi di integrazione

L’integrazione della tecnologia a trasmissione diretta richiede una profonda esperienza di implementazione. Comprendere cosa comunemente va storto durante la progettazione del sistema distingue gli integratori alle prime armi dagli esperti.

Gestione termica

I motori lineari agiscono come fonti di calore altamente concentrate. Generano calore direttamente nel punto di movimento. Questa energia termica viene trasferita al basamento della macchina. Il calore provoca l"espansione del metallo strutturale. Anche una minima dilatazione termica causa imprecisioni a livello di micron. È necessario implementare una gestione termica proattiva. Le applicazioni con cicli di lavoro elevati richiedono abitualmente aria forzata o circuiti di raffreddamento a liquido dedicati per stabilizzare le strutture della macchina.

Forze di attrazione magnetica

Questo rischio si applica specificamente alle architetture con nucleo in ferro. È necessario affrontare le forze di attrazione estreme tra la forzante di ferro e la traccia magnetica. Queste forze raggiungono spesso migliaia di Newton. Tirano verso il basso i cuscinetti della guida lineare. È necessario specificare cuscinetti di guida lineari sovradimensionati per gestire questo immenso carico statico. Inoltre, questo intenso magnetismo comporta gravi rischi per la sicurezza durante l"assemblaggio. I tecnici possono facilmente intrappolare le dita tra i componenti del sistema.

Gestione dei cavi

Il movimento ad alta velocità richiede una flessione del cavo rapida e ripetitiva. Il guasto dei cavi rimane la causa principale dei tempi di inattività nei sistemi ad azionamento diretto. I cavi del motore viaggiano a velocità e accelerazioni estreme. I cavi industriali standard si spezzeranno sotto questo stress. È necessario specificare cavi robotici altamente specializzati e ad elevata flessibilità. Inoltre, i raggi di curvatura adeguati dei binari dei cavi non sono negoziabili.

Rischi di contaminazione

Le piste magnetiche permanenti agiscono come potenti aspiratori per detriti ferrosi. Negli ambienti industriali sporchi o dove si tagliano i metalli, la polvere di acciaio si attacca immediatamente ai magneti esposti. Questi detriti si sfregano rapidamente contro il forzante epossidico. È necessario progettare un"adeguata schermatura meccanica. Soffietti o coperture metalliche scorrevoli sono requisiti assoluti negli ambienti di lavoro contaminati.

Conclusione

Un motore lineare a magnete permanente rappresenta la soluzione ingegneristica definitiva. Colma con successo il divario tra l’automazione di fabbrica standard e la produzione di ultraprecisione. Eliminando i collegamenti meccanici, gli ingegneri ottengono un"accelerazione senza precedenti e una precisione inferiore al micron.

Quando selezioni il tuo prossimo attuatore, segui una chiara logica di selezione. Se la tua applicazione richiede gioco zero, velocità superiori a 2 m/s o precisione inferiore al micron, probabilmente avrai bisogno di una soluzione ad azionamento diretto. Se il tuo processo consente obiettivi di velocità e precisione flessibili, potrebbero essere sufficienti gli attuatori meccanici tradizionali.

Agisci oggi per modernizzare la tua architettura di controllo del movimento. Consultare gli ingegneri applicativi dedicati per quanto riguarda il carico utile specifico. Scarica uno strumento avanzato per il dimensionamento dei motori. Valuta attentamente il profilo di movimento richiesto per garantire il successo della produzione a lungo termine.

FAQ

D: Cos"è il cogging in un motore lineare a magneti permanenti?

R: Il cogging è un"ondulazione di forza pulsante sperimentata durante il movimento. Si verifica nei motori lineari con nucleo di ferro. Il ferro all"interno del forzante si attrae naturalmente ai poli alternati dei magneti permanenti stazionari. Questa interazione crea una leggera resistenza, che ha un impatto negativo sulla fluidità a bassa velocità e sul controllo preciso della velocità.

D: Un motore lineare può funzionare in verticale?

R: Sì, funzionano eccezionalmente bene negli orientamenti verticali. Tuttavia, mancano di frenatura meccanica intrinseca. Poiché sono privi di attrito, un"improvvisa perdita di potenza fa sì che il carico utile cada liberamente. È necessario installare contrappesi pneumatici o elettromeccanici esterni e freni di sicurezza per evitare pericolose cadute del carico utile.

D: Quanto durano i motori lineari a magneti permanenti?

R: I componenti stessi del motore sono praticamente esenti da usura. Poiché la forza e la traccia magnetica non si toccano mai fisicamente, non si degradano nel tempo. La durata complessiva del sistema dipende interamente dalla durata dei cuscinetti della guida lineare esterna e dei binari di gestione dei cavi.
