Nel mondo dell’automazione moderna, la richiesta di velocità e precisione ha spinto i sistemi meccanici tradizionali ai loro limiti. Se vi siete mai chiesti come fa una macchina pick-and-place per semiconduttori a muoversi a una velocità così invisibile o come fa un laser cutter di fascia alta a mantenere una precisione inferiore al micron, la risposta sta nell'attuatore del motore lineare.

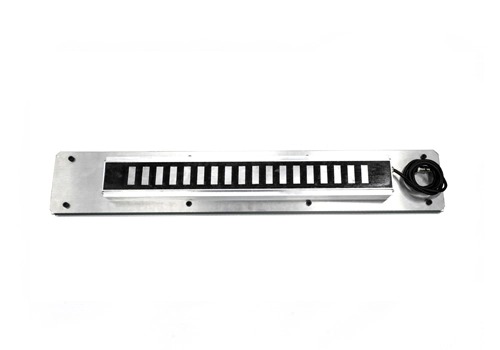

Essenzialmente, un motore lineare è un motore rotativo che è stato 'srotolato'. Invece di produrre coppia (rotazione), produce forza in linea retta. Eliminando la necessità di parti meccaniche intermedie come viti o cinghie, offre un livello di alta precisione e alta velocità precedentemente impossibile. Questa guida ti spiegherà esattamente cos'è un attuatore per motore lineare, come funziona in un ambiente industriale e perché sta diventando la spina dorsale della produzione high-tech nel 2026.
Per comprendere un attuatore per motore lineare, è necessario prima visualizzare un motore elettrico standard. In un motore rotativo, un campo magnetico fa girare un rotore. In un motore lineare, lo statore e il rotore sono disposti piatti. Una parte rimane ferma (il binario), mentre l'altra parte (il forzante) si muove su di esso.
La bellezza di questo sistema è la tecnologia 'Direct Drive'. In un sistema tradizionale, un motore fa girare una vite, che a sua volta muove un carrello. Ciò crea attrito, gioco e usura. Un motore lineare elimina questi 'intermediari'. La forza magnetica interagisce direttamente tra la forzante e il binario. Ciò gli consente di raggiungere una velocità elevata di oltre 5 metri al secondo quasi istantaneamente.
La maggior parte degli attuatori industriali si basa su una pista a magnete permanente. Questi magneti sono disposti secondo uno schema di polarità specifico (spesso una matrice Halbach) per massimizzare il flusso magnetico. Quando l'elettricità passa attraverso le bobine del forzante, genera un campo magnetico che respinge o attrae i magneti del binario, spingendo il carrello in avanti con una forza incredibile. È elegante, silenzioso e incredibilmente durevole.
Quando gli ingegneri parlano di motori lineari, solitamente li classificano in due tipologie principali in base alla loro struttura interna. La scelta tra loro dipende interamente dal fatto che la tua priorità sia la potenza pura o la fluidità estrema.
Un motore lineare Ironcore è dotato di bobine avvolte attorno a laminazioni di acciaio al silicio. Il nucleo di ferro concentra il flusso magnetico, consentendo al motore di produrre enormi quantità di forza. Questi sono i cavalli di battaglia del mondo industriale, utilizzati nelle macchine CNC per carichi pesanti e nella movimentazione di materiali su larga scala. Tuttavia, soffrono di 'cogging', una leggera scossa causata dall'attrazione del ferro sui magneti.
Una versione Ironless posiziona le bobine in un binario 'canale a U' riempito di resina senza nucleo di ferro. Poiché non c'è ferro, non c'è attrazione magnetica tra la forzante e il binario quando l'alimentazione è spenta. Ciò elimina completamente il cogging. È lo standard di riferimento per applicazioni ad alta precisione come scansione, imaging medico e ispezione di wafer semiconduttori in cui anche una vibrazione microscopica potrebbe rovinare il processo.
| Caratteristica | Motore Nucleo di Ferro | Motore senza ferro |
| Densità di forza | Molto alto | Moderare |
| Forza di coagulo | Presente (richiede un compenso) | Zero |
| Dissipazione del calore | Eccellente | Moderare |
| Peso | Più pesante | Molto leggero |
| Migliore applicazione | Lavorazioni pesanti, corse lunghe | Microelettronica, Scansione |
Un attuatore a motore lineare è inutile senza un 'cervello' e degli 'occhi'. Poiché il motore stesso è solo una fonte di forza, richiede un sofisticato sistema di feedback per sapere esattamente dove si trova nello spazio 3D.
Per ottenere un'elevata precisione, ogni motore lineare è accoppiato con un encoder lineare. Questa è una scala che corre lungo il binario. Un sensore ottico o magnetico sulla forzante legge questa scala. Nel 2026, molti sistemi industriali raggiungeranno risoluzioni nell’ordine dei nanometri. Questo ciclo di feedback indica al motore di regolare la potenza migliaia di volte al secondo per rimanere perfettamente sul target.
La qualità della scala dell'encoder determina la precisione finale del motore lineare. La maggior parte dei sistemi di fascia alta utilizza righe ottiche perché sono immuni alle interferenze magnetiche provenienti dalla traccia del magnete permanente. Ciò garantisce che il movimento ad alta velocità non provochi 'overshoot' o errori di posizionamento.
L'azionamento deve essere modulare e in grado di elaborare segnali ad alta velocità. Calcola la corrente necessaria per raggiungere un punto specifico e quindi 'frena' il motore utilizzando la forza elettromagnetica. Ciò consente un arresto ad alta velocità preciso quanto l'avvio. Per un responsabile acquisti, garantire che l'azionamento sia compatibile con il motore lineare è importante quanto il motore stesso.
Se attualmente utilizzi attuatori meccanici, potresti chiederti se vale la pena investire in un motore lineare. La risposta sta nel costo totale di proprietà e nei limiti di prestazione.
Le viti tradizionali hanno un 'gioco', ovvero un piccolo spazio tra la vite e il dado. Nel tempo, questo divario aumenta man mano che il metallo si consuma. Un motore lineare non ha alcun contatto tra le parti mobili (a parte le guide). Ciò significa che mantiene la sua elevata precisione per anni senza bisogno di lubrificazione o sostituzione. Si tratta di una soluzione 'imposta e dimentica' per le fabbriche con cicli di lavoro elevati.
Una trasmissione a cinghia è veloce ma 'elastica', il che la rende imprecisa alle accelerazioni elevate. Una vite di comando è precisa ma lenta perché gli alti regimi fanno sì che la vite si muova o vibri. Un motore lineare offre il meglio di entrambi i mondi. Può accelerare a 10G o più, raggiungendo la massima velocità in una frazione di secondo mantenendo la precisione di un micrometro.
La moderna automazione industriale richiede flessibilità. Ecco perché il motore lineare modulare è diventato così popolare. Puoi praticamente mettere insieme questi sistemi con i 'Lego' per adattarli a qualsiasi fabbrica.
A differenza di una vite di comando, che ha un limite di lunghezza fisica prima che inizi ad abbassarsi, la pista di un motore lineare può essere estesa indefinitamente. Basta semplicemente imbullonare insieme più segmenti di magnete permanente. Ciò li rende ideali per applicazioni con viaggi lunghi come robot a portale sopraelevato o sistemi di navetta ad alta velocità nei magazzini.
In una configurazione modulare, è possibile avere più forzatori (motori) su un'unica traccia magnetica. Ogni forzante può muoversi in modo indipendente, eseguendo compiti diversi a velocità diverse. Ciò aumenta la produttività di una linea di produzione senza aumentare l'ingombro fisico della macchina. È la massima espressione dell'efficienza industriale.
Ogni motore genera calore e poiché un motore lineare è spesso sepolto all'interno di una macchina, gestire l'energia termica è vitale per mantenere un'elevata precisione.
Nelle applicazioni Ironcore ad alta forza, utilizziamo spesso il raffreddamento a liquido. I canali dell'acqua attraversano il motore per allontanare il calore. Se il motore si surriscalda, il metallo si espande, il che può compromettere la calibrazione ad alta precisione. Per le applicazioni Ironless più leggere, il raffreddamento ad aria o i dissipatori di calore sono generalmente sufficienti, a condizione che il ciclo di lavoro non sia al 100% alla forza massima.
Poiché la pista del magnete permanente è esposta, può attirare trucioli o detriti metallici. In un'officina meccanica, questo è un disastro. Per risolvere questo problema, la maggior parte degli attuatori industriali sono dotati di soffietti, coperture o 'raschiatori' ad alta forza che mantengono libero il percorso magnetico. Gli ingegneri devono scegliere un attuatore con il corretto grado di protezione IP (protezione ingresso) per garantire che il motore lineare non si guasti in un ambiente polveroso o oleoso.
L’adozione della tecnologia dei motori lineari sta accelerando in ogni settore tecnico. Non sono più un lusso di “nicchia”; sono un requisito per la competitività globale.
Produzione di semiconduttori: spostamento di wafer tra stazioni di lavorazione con elevata precisione.
Automazione del laboratorio medico: smistamento di migliaia di provette ad alta velocità.
Produzione di batterie al litio: movimentazione di lamine e celle delicate in una linea di assemblaggio modulare.
Taglio laser: garantisce che la testa laser segua un percorso complesso senza la 'vibrazione' associata alle cinghie.
Stampa di grande formato: guida fluida della testina di stampa per garantire il perfetto posizionamento dell'inchiostro sulla segnaletica di fascia alta.
Sebbene il prezzo iniziale di un attuatore con motore lineare sia superiore a quello di una cinghia o di una vite, il ritorno sull'investimento (ROI) viene spesso raggiunto in meno di 18 mesi in un ambiente con volumi elevati.
Pensate al costo derivante dall’arresto di una linea di fabbrica a causa dell’usura del dado di una madrevite. Con un motore lineare, non vi è alcuna parte soggetta a usura. L'affidabilità industriale significa meno riparazioni di emergenza e meno scorte di pezzi di ricambio.
Se un motore lineare può eseguire un'attività il 30% più velocemente di un attuatore meccanico, produci il 30% in più di prodotto ogni ora. Nell’arco di un anno, la capacità produttiva aggiuntiva supera di gran lunga il costo iniziale dell’hardware del motore lineare ad alta velocità . È una mossa strategica per qualsiasi azienda che cerca di guidare il proprio mercato.
Un attuatore per motore lineare è l'ultima evoluzione del motore elettrico. Rimuovendo le barriere meccaniche, sblocca livelli di alta velocità, alta precisione e durabilità industriale che una volta erano fantascienza. Sia che tu scelga la potenza pura di un design Ironcore o la microscopica levigatezza di un sistema Ironless, stai investendo in una tecnologia che definirà la produzione per decenni. È il percorso rettilineo verso un futuro più efficiente.
Q1: Un motore lineare è più rumoroso di un motore standard?
In realtà è molto più tranquillo. Poiché non ci sono ingranaggi o viti che sfregano tra loro, l'unico rumore che si sente è quello del movimento dell'aria e dello scorrimento dei cuscinetti di guida. Crea un ambiente industriale molto più piacevole.
Q2: Posso utilizzare un motore lineare in un'applicazione verticale?
Sì, ma è necessario un freno o un contrappeso. Poiché non c'è attrito per mantenere la forzatrice in posizione, scivolerà verso il basso quando l'alimentazione è spenta. La maggior parte dei sistemi modulari offre un freno integrato 'fail-safe' per l'uso verticale.
Q3: I motori lineari sono difficili da programmare?
Richiedono un buon controller di movimento. Tuttavia, la maggior parte delle unità moderne è dotata del software di 'auto-tuning'. Questo software analizza il carico e regola automaticamente le impostazioni di alta precisione per te.
