Cos'è un rullo motorizzato e come migliora le prestazioni del trasportatore?

I sistemi di trasporto tradizionali fanno molto affidamento su azionamenti centrali, nastri complessi e componenti pneumatici. Queste architetture obsolete creano singoli punti critici di guasto in tutto il magazzino. Sprecano costantemente enormi quantità di energia. Inoltre limitano gravemente la flessibilità del layout durante le stagioni di punta critiche. Oggi, la moderna movimentazione dei materiali richiede una modularità eccezionale e una rigorosa efficienza energetica. Le strutture si stanno rapidamente allontanando dai tradizionali sistemi a funzionamento continuo. Si stanno muovendo verso tecnologie di azionamento intelligenti e decentralizzate. Sono necessari componenti robusti costruiti per adattarsi istantaneamente alle mutevoli esigenze operative. Questo articolo definisce i meccanismi fondamentali della moderna unità di azionamento. Valutiamo oggettivamente il suo impatto diretto sulla produttività della vostra struttura e sull"efficienza complessiva della linea. Imparerai come questi componenti intelligenti sostituiscono efficacemente i collegamenti meccanici obsoleti. Infine, forniamo un quadro di valutazione chiaro e dettagliato. Puoi usarlo per determinare se questa architettura decentralizzata è la soluzione operativa perfetta per il tuo prossimo aggiornamento della gestione dei materiali.

Punti chiave

• Un rullo motorizzato (o rullo motorizzato/MDR) ospita internamente un motore CC senza spazzole, eliminando la necessità di meccanismi di azionamento esterni e motori CA centralizzati.
• I miglioramenti delle prestazioni sono guidati dalle funzionalità 'run-on-demand', che riducono significativamente il consumo energetico e il rumore ambientale del magazzino.
• Pur offrendo un preciso accumulo di pressione zero (ZPA) e scalabilità modulare, i rulli motorizzati richiedono un CAPEX iniziale più elevato e una moderna infrastruttura di rete di controllo rispetto ai sistemi tradizionali.
• La valutazione dei rulli motorizzati richiede la valutazione dei limiti di carico utile, dei gradi IP richiesti e della compatibilità della scheda di controllo (ad esempio, EtherNet/IP, PROFINET).

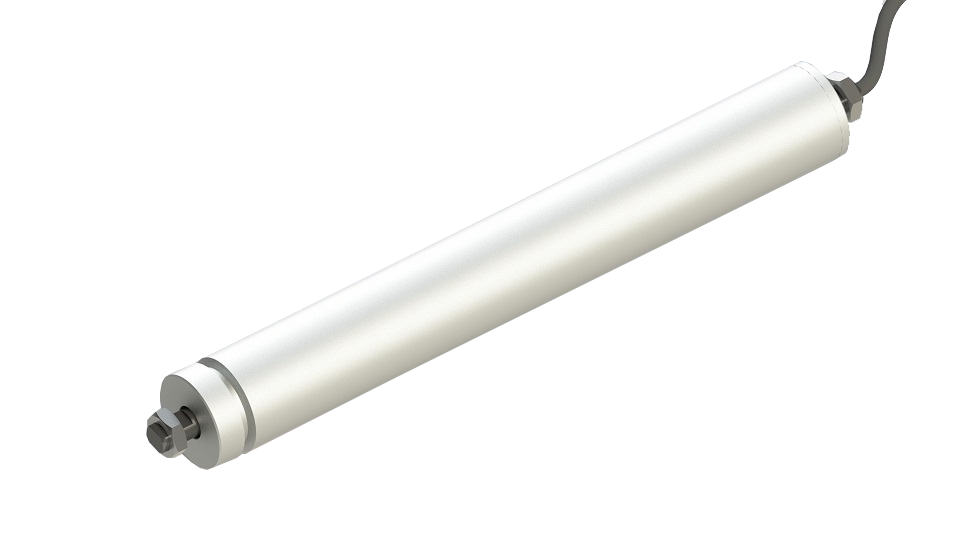

La meccanica: decostruire il rullo motorizzato

All"interno dell"elegante tubo esterno in acciaio troverai un ecosistema interno altamente ingegnerizzato. Ospita abilmente un motore DC brushless compatto. Contiene inoltre un riduttore epicicloidale di precisione, un circuito di controllo dedicato e cuscinetti interni durevoli. Questo design incapsulato protegge completamente le parti elettroniche sensibili dalla polvere esterna, dall"umidità e dagli urti accidentali. Il design del motore brushless garantisce una longevità eccezionale perché è privo di spazzole fisiche. Le spazzole fisiche tradizionali normalmente si consumano nel tempo e creano calore interno indesiderato e dannoso.

Dobbiamo contrastare fortemente questo approccio di potere decentralizzato con i sistemi legacy standard. Le linee a corsa continua più vecchie utilizzano in genere un enorme motore CA centrale. Questo singolo motore tira alla cieca una cinghia lunga e pesante o una catena in movimento continuo per centinaia di piedi. Oggi adottiamo un approccio decisamente diverso e altamente modulare. Un singolo rullo motorizzato funziona come unità principale intelligente per una 'zona' logistica specifica e di piccole dimensioni. Si collega meccanicamente a diversi rulli folli adiacenti non motorizzati. Utilizza semplici O-ring in uretano o cinghie Poly-V durevoli per trasferire il movimento rotatorio in modo efficiente all'intera zona locale.

Adottando questo metodo meccanico altamente decentralizzato, eliminerete completamente la dipendenza della vostra struttura dai sistemi centralizzati di aria compressa. I cilindri di arresto pneumatici spesso perdono in modo invisibile nel tempo. Richiedono una manutenzione costante e noiosa da parte del tuo impegnato team di ingegneri della struttura. La rimozione completa della pneumatica crea un’immediata e notevole riduzione della complessità meccanica. Riduce drasticamente i costi infrastrutturali della struttura in corso. Le vostre operazioni di movimentazione dei materiali diventano completamente elettriche. Ottieni un controllo superiore e granulare su ogni singolo metro della tua linea di movimentazione automatizzata.

In che modo i rulli motorizzati migliorano le prestazioni e il ROI del trasportatore

Accumulo di pressione zero ad alta fedeltà (ZPA)

• Meccanismo: le zone logiche guidate da sensori si attivano solo quando è presente un prodotto fisico e la zona a valle è completamente libera. La scheda di controllo locale elabora attivamente l'input digitale proveniente dai sensori fotoelettrici locali.
• Risultato: questa logica intelligente e decentralizzata elimina completamente le collisioni dei prodotti fisici sulla linea. Riduci significativamente i danni agli imballaggi fragili. Previene in modo affidabile frustranti inceppamenti della linea senza mai aver bisogno di arresti pneumatici fisici e goffi. I cartoni e le borse scivolano semplicemente in modo fluido e sicuro da una zona all'altra.

Efficienza energetica run-on-demand

• Meccanismo: gli efficienti motori CC da 24 o 48 volt funzionano con precisione solo quando spostano attivamente un carico. Altrimenti la zona specifica rimane completamente stazionaria.
• Risultato: sostituisce immediatamente i motori CA centrali 'sempre attivi' e assetati di energia. Le ipotesi ingegneristiche standard mostrano che le unità decentralizzate riducono drasticamente il consumo di energia. Durante i turni di inattività della struttura o le pause scaglionate nel magazzino, si spengono semplicemente all'istante. Questa specifica capacità di esecuzione su richiesta consente di risparmiare ingenti costi di energia elettrica nel tempo.

Scalabilità modulare per le PMI e le imprese

• Meccanismo: le schede di controllo plug-and-play si combinano perfettamente con la logica di zonizzazione meccanica decentralizzata. Ciascuna zona operativa funziona come un nodo completamente indipendente sulla rete di automazione.
• Risultato: consente una riconfigurazione della linea notevolmente rapida. Le strutture possono aggiungere estensioni di linea rapide, curve modulari morbide o deviazioni complesse nell'arco di un solo fine settimana. Puoi farlo facilmente senza ricalcolare i carichi enormi del motore centrale. Evitate abilmente di giuntare dolorosamente i nastri continui sul pavimento del magazzino. Le piccole e medie imprese lo trovano particolarmente prezioso poiché crescono in modo incrementale.

Ergonomia e sicurezza (conformità OSHA)

• Meccanismo: questo design liscio e incapsulato elimina attivamente i pericolosi punti di schiacciamento meccanici causati da catene pesanti esposte, grandi ruote dentate in acciaio e lunghe cinghie di trasmissione. Utilizza inoltre un funzionamento straordinariamente sicuro e a bassa tensione in tutto il sistema.
• Risultato: sei riuscito a creare ambienti di manutenzione eccezionalmente più sicuri per i tuoi addetti ai piani. Gli addetti al magazzino sperimentano una riduzione significativa e misurabile del rumore operativo ambientale. I livelli di decibel diminuiscono notevolmente rispetto alle tradizionali linee pneumatiche rumorose. Ciò mantiene proattivamente la vostra struttura in espansione entro i rigorosi limiti di conformità OSHA in materia di rumore.

Realtà di implementazione: rischi di adozione e compromessi

Dotare una nuova linea di movimentazione di decine di rulli motorizzati individuali e schede di controllo localizzate comporta innegabilmente un costo hardware iniziale più elevato. Acquistare un grande motore AC centrale e una cinghia di gomma molto lunga spesso sembra più economico in fase di approvvigionamento. Tuttavia, è possibile giustificare questa spesa in conto capitale iniziale (CAPEX) riducendo significativamente le spese operative a lungo termine (OPEX). Si ottiene inoltre un risparmio energetico massiccio e verificabile durante la vita operativa attiva del sistema. Fondamentalmente smetti di pagare tariffe elevate solo per spostare continuamente nastri trasportatori vuoti.

Per massimizzare questi enormi vantaggi operativi è necessaria un"adeguata integrazione del controller logico programmabile (PLC). È necessario implementare correttamente schede di controllo localizzate e reti di sensori altamente robuste. Non si tratta mai di un semplice retrofit meccanico non guidato. Stai essenzialmente installando una rete IT elettrica intelligente insieme all"hardware fisico per la movimentazione dei materiali. Il tuo team di ingegneri deve pianificare meticolosamente le cadute di rete, i cavi di comunicazione e il posizionamento dell"alimentatore CC locale. Gli ingegneri devono mappare attentamente le zone di automazione logiche. Garantiscono che il software di controllo principale sappia esattamente come instradare i pacchi in modo impeccabile attraverso complesse aree di deviazione del magazzino.

Dobbiamo mantenere una rigorosa credibilità oggettiva per quanto riguarda le capacità tecniche operative. Le unità DC decentralizzate standard sono ideali per contenitori di prelievo in plastica, cartoni per spedizioni e pallet da magazzino leggeri standard. Tuttavia, potrebbero non essere adatti ad ambienti estremi di movimentazione di materiali sfusi. Lo spostamento di materiali minerari grezzi e abrasivi, di massicce bobine di acciaio o di parti sciolte pesanti e frastagliate richiede un"ingegneria meccanica altamente specializzata. Queste applicazioni industriali estremamente pesanti di solito non rientrano nei tipici parametri di configurazione DC decentralizzati.

La tua struttura aggiornata subirà un cambiamento fondamentale e permanente nella cultura della manutenzione. I team operativi si allontanano rapidamente dalla tradizionale e disordinata manutenzione meccanica. Smetterai definitivamente di lubrificare costantemente catene di trasmissione arrugginite o di tensionare cinghie allungate e cigolanti. Invece, il tuo team si concentra decisamente sulla manutenzione diagnostica elettrica e digitale. I tecnici dedicano il loro tempo prezioso alla risoluzione intelligente dei problemi delle schede di controllo in rete. Usano multimetri digitali e laptop diagnostici invece di ingrassatori disordinati e grandi chiavi industriali.

Considerare queste realtà implementative fondamentali prima dell"aggiornamento:

1. I costi iniziali dell'hardware localizzato sono notevolmente più alti rispetto alle configurazioni legacy centralizzate.
2. L'integrazione dell'IT industriale e della rete di controllo diventa un requisito assolutamente obbligatorio.
3. I valori massimi di carico utile progettati dettano rigorosamente i limiti specifici dell'applicazione.
4. La manutenzione quotidiana richiede una mentalità qualificata e incentrata sulla risoluzione dei problemi digitali.

Quadro di valutazione: selezione dei rulli motorizzati giusti

La selezione dei componenti corretti dell"azionamento CC richiede un approccio metodico e ingegneristico. Non è possibile semplicemente indovinare le specifiche o abbinare solo le dimensioni fisiche. Raccomandiamo vivamente di seguire questi distinti parametri di valutazione tecnica per garantire il successo operativo.

Profili di carico (coppia/velocità)

È necessario abbinare rigorosamente il rapporto di trasmissione epicicloidale interna del rullo alla produttività fisica richiesta dalla vostra struttura. Misuriamo questo rendimento in piedi al minuto (FPM). Inoltre, è necessario verificare la capacità di carico statico massima di ciascuna specifica zona mobile. Un cambio interno ad alta velocità offre un eccellente FPM ma sacrifica in modo significativo la fondamentale coppia di avviamento. Al contrario, un cambio a coppia elevata sposta i pallet pesanti senza sforzo ma funziona molto più lentamente. È necessario trovare il perfetto equilibrio meccanico per il carico utile giornaliero specifico. Ti consigliamo vivamente di testare prima fisicamente il tuo cartone operativo più pesante su una zona prototipo.

Selezione della tensione (24 V o 48 V CC)

È necessario sapere esattamente quando specificare un sistema standard a 24 V rispetto a un moderno sistema a 48 V. Un"architettura a 24 V funziona perfettamente per le linee di confezionamento standard e leggere per l"e-commerce. Al contrario, dovresti selezionare strategicamente un efficiente sistema a 48 V per carichi continui più pesanti o pallet standard pieni. L"opzione da 48 V presenta una caduta di tensione elettrica significativamente inferiore su percorsi di trasporto eccezionalmente lunghi. Consente di posizionare alimentatori ingombranti molto più distanti, risparmiando tempo di installazione e costosi costi di cablaggio in rame.

Classificazioni ambientali (IP/lavaggio)

È necessario specificare una struttura durevole in acciaio inossidabile e rigorosi livelli di protezione dall"ingresso (IP) quando richiesto dalla legge. I magazzini standard climatizzati interni richiedono in genere un grado di protezione IP54 standard per bloccare la polvere comune nell"aria. Tuttavia, i centri di lavorazione di alimenti e bevande richiedono rigorosi gradi IP66 o superiori. Queste solide valutazioni garantiscono che la sensibile elettronica interna sopravviva ai lavaggi chimici quotidiani ad alta pressione. Rimangono assolutamente cruciali per la conservazione a freddo o per i rigorosi standard di conformità farmaceutica.

Compatibilità del sistema di controllo

Garantisci che le schede di controllo specializzate del fornitore di hardware specifico si integrino perfettamente. Devono comunicare in modo chiaro e rapido con il sistema di controllo del magazzino (WCS) esistente della vostra struttura. È necessario convalidare definitivamente la compatibilità con i protocolli di comunicazione industriale standard prescelti. I protocolli moderni più comuni includono EtherCAT, PROFINET e Modbus TCP. La mancata verifica di questa compatibilità di rete provoca enormi ritardi nell’integrazione del software durante la fase finale di messa in servizio.

Criteri di valutazione	Considerazione ingegneristica primaria	Scenario operativo ideale
Rapporto velocità e coppia	Adattamento dell"uscita del cambio interno alla massa di carico massima	Spostamento di pallet pesanti rispetto allo smistamento rapido di contenitori leggeri
Livello di tensione operativa	Scelta della rete di distribuzione dell"alimentazione a 24 V CC rispetto a 48 V CC	Distribuzione di 48 V per linee lunghe per ridurre al minimo gravi cadute di tensione
Grado IP/lavabile	Prevenire danni derivanti dall"ingresso di liquidi o polveri sottili	Selezione di IP66+ per aree di pulizia chimica sanitaria e alimentare
Compatibilità del protocollo	Corrispondenza agli standard EtherNet/IP, PROFINET o EtherCAT	Garantire un"integrazione perfetta nelle reti PLC centrali esistenti

Conclusione

Una moderna unità di azionamento decentralizzata non è semplicemente un semplice componente hardware meccanico. Rappresenta un cambiamento architettonico fondamentale e permanente verso una movimentazione dei materiali veramente intelligente e modulare. Vediamo che i tradizionali sistemi a ciclo continuo stanno lentamente scomparendo dai moderni centri di distribuzione a livello globale. Le strutture ora richiedono rigorosamente apparecchiature costruite per un"assoluta flessibilità modulare e un minimo spreco energetico quotidiano.

Consigliamo ai team tecnici e operativi di verificare prima meticolosamente le loro attuali spese di energia elettrica. Dovresti monitorare accuratamente i tempi di inattività giornalieri legati agli inceppamenti durante un mese operativo completo. Utilizza questi dati oggettivi per creare un modello interno convincente di ritorno sull"investimento per i tuoi dirigenti. Una volta comprese veramente le perdite per attrito meccanico nascoste, la decisione diventa incredibilmente chiara. Rivolgiti oggi stesso agli specialisti di integrazione certificati per una consulenza tecnica approfondita. Richiedi una scheda tecnica completa per iniziare a pianificare formalmente l"aggiornamento del tuo sistema decentralizzato.

FAQ

D: È possibile aggiornare i trasportatori tradizionali con rulli motorizzati?

R: Sì, ma richiede una pianificazione iniziale molto attenta. Generalmente si sostituiscono intere sezioni di guida diritta piuttosto che tentare uno scambio meccanico frammentario. È inoltre necessario instradare nuovi cavi CC a bassa tensione e installare schede di controllo decentralizzate accanto ai telai meccanici in acciaio esistenti.

D: Qual è la durata prevista di un rullo motorizzato DC senza spazzole?

R: La loro valutazione del tempo medio tra i guasti (MTBF) è straordinariamente eccellente. In genere si valuta facilmente nell"ordine delle decine di migliaia di ore di funzionamento. Tuttavia, questa durata impressionante rimane fortemente condizionata dal rigoroso rispetto dei limiti di carico utile dichiarati e dalla corretta gestione del ciclo di lavoro continuo.

D: I rulli motorizzati richiedono la pneumatica?

R: No, eliminano completamente la necessità di aria compressa centralizzata. Trasformano l"intera linea di movimentazione in un funzionamento completamente elettrico altamente efficiente. Ciò elimina direttamente la complessa manutenzione meccanica e il persistente spreco di energia fortemente associati ai cilindri di arresto pneumatici legacy.

D: In che modo i rulli motorizzati gestiscono le temperature estreme nelle celle frigorifere?

R: Funzionano eccezionalmente bene in ambienti gelidi se specificati correttamente dalla progettazione. I produttori forniscono loro direttamente lubrificanti specifici per basse temperature e cuscinetti interni specializzati. Ciò impedisce accuratamente che il grasso interno del cambio si ispessisca e blocchi il motore CC nelle applicazioni sotto zero.
