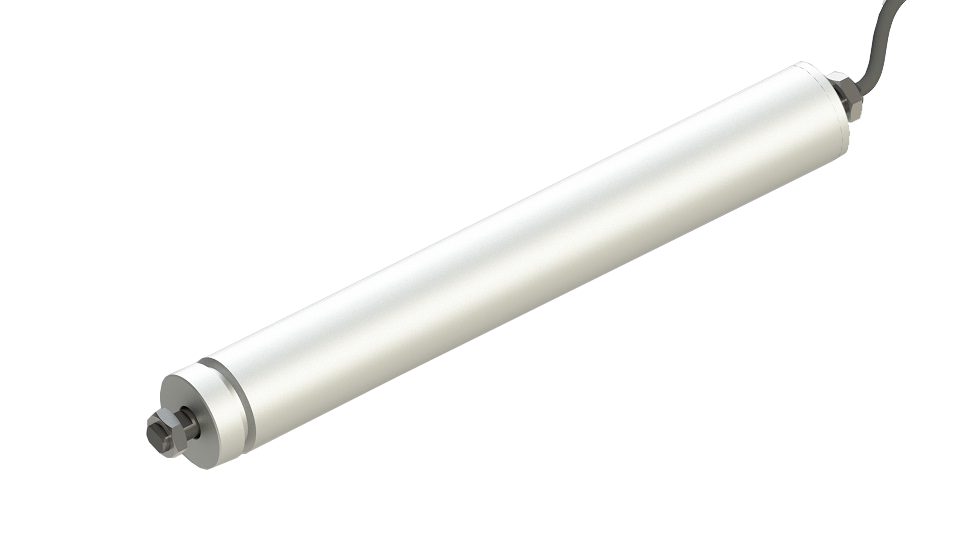

Guida alla selezione dei rulli motorizzati CA per costruttori di apparecchiature per trasportatori

Gli integratori di sistemi di trasporto e gli OEM devono affrontare una sfida ingegneristica persistente. È necessario bilanciare il design compatto dell'attrezzatura con i requisiti di coppia più impegnativi. Serve anche affidabilità operativa a lungo termine. I progetti legacy di motore e catena esterni spesso consumano troppo spazio fisico. Introducono inoltre molteplici punti di guasto meccanico. Per risolvere questo problema, gli ingegneri integrano sempre più configurazioni motorizzate interne direttamente nel telaio del trasportatore. Questo cambiamento architettonico semplifica la disposizione degli impianti e migliora notevolmente la sicurezza dei lavoratori. Tuttavia, selezionare l'unità interna giusta richiede un'attenta progettazione. Una semplice occhiata al catalogo di prodotti di base non sarà sufficiente. Questa guida salta le definizioni di base dei componenti del trasportatore. Ci concentriamo invece rigorosamente sui parametri di dimensionamento, sulle realtà di integrazione e sui criteri di valutazione tecnica. Imparerai esattamente come specificare un rullo motorizzato AC per applicazioni industriali pesanti. Tratteremo le variabili meccaniche, elettriche e ambientali necessarie per il successo.

Punti chiave

• Abbinamento all'applicazione: i rulli motorizzati CA sono generalmente ottimali per il trasporto continuo e con carico utile elevato piuttosto che per lo smistamento altamente dinamico con accumulo di pressione zero (ZPA), dove spesso domina la corrente continua.
• Gerarchia di dimensionamento: il dimensionamento deve dare priorità alla forza tangenziale e alla coppia di avviamento rispetto alla velocità nominale per evitare lo stallo sotto carico.
• Realtà dell'integrazione: la selezione del giusto azionamento a frequenza variabile (VFD) e la gestione dei limiti termici sono i punti di errore più comuni durante la messa in servizio.

Rulli motorizzati CA e CC: definizione del business case

Dobbiamo chiarire la linea di demarcazione tra soluzioni AC e DC. Questa chiarezza aiuta i costruttori a evitare specifiche eccessive o sottoalimentazione delle loro zone di trasporto. Ciascuna tecnologia del motore soddisfa profili operativi altamente specifici.

È necessario specificare un rullo motorizzato con azionamento in CA per applicazioni a funzionamento continuo. Queste applicazioni includono il trasporto di materiali sfusi e la movimentazione di pallet pesanti. In questi scenari, ottieni un enorme vantaggio dall'elevata coppia di spunto. I motori a induzione CA offrono una durata eccezionale in condizioni di carico elevato. Il robusto design interno dello statore gestisce magnificamente il trasporto pesante e stabile. Eccellono quando spostano oggetti su distanze lunghe e ininterrotte.

Al contrario, dovresti evitare le unità AC in alcune applicazioni di smistamento di nicchia. L"indicizzazione di avvio/arresto altamente precisa richiede una tecnologia di azionamento completamente diversa. Anche i requisiti di sicurezza a bassa tensione impongono scelte alternative. Negli ambienti ad accumulo di pressione zero (ZPA) altamente dinamici, una soluzione a 24 V o 48 V CC si rivela superiore. Gli azionamenti DC rispondono più velocemente ai comandi di posizionamento immediati.

Dobbiamo anche affrontare le implicazioni in termini di costi tecnici dell"architettura di controllo. I sistemi CA in genere richiedono azionamenti a frequenza variabile (VFD) per un controllo preciso della velocità. Questo requisito di controllo aumenta la spesa iniziale per l"hardware elettrico. Tuttavia, l"internalizzazione del motore elimina pignoni esterni, catene di trasmissione e protezioni di sicurezza. Riduci drasticamente la manutenzione meccanica di routine durante il ciclo di vita delle apparecchiature. La giustificazione ingegneristica si basa in gran parte sul tempo di attività operativa e sulla ridotta usura fisica.

Parametri ingegneristici critici per il dimensionamento e la selezione

Selezionare l"azionamento giusto significa andare ben oltre i semplici controlli dimensionali. Dobbiamo esaminare in che modo le caratteristiche tecniche specifiche influiscono direttamente sulle prestazioni complessive del sistema.

Innanzitutto, concentrati profondamente sulla forza tangenziale e sulla capacità di carico utile. Non puoi semplicemente guardare la potenza del motore elencata. È necessario calcolare la forza tangenziale richiesta in base al carico specifico. Questo calcolo fisico si basa fortemente sul fattore di attrito delle merci trasportate. Le scatole di cartone creano profili di attrito distinti rispetto alle borse di plastica rigida. I pallet in acciaio pesante richiedono forze iniziali notevolmente più elevate. Un corretto calcolo dell"attrito previene lo stallo del motore durante le sequenze di avvio iniziali. Se sottovaluti l"attrito di spunto, il motore si surriscalderà rapidamente.

Successivamente, tenere conto delle variazioni di velocità e del potenziale calo di coppia. Probabilmente utilizzerai i VFD per regolare la velocità della linea di trasporto. Tuttavia, si rischia una grave perdita di coppia a frequenze estremamente alte o basse. Il funzionamento di un motore CA al di sotto di 20 Hz spesso provoca un rapido surriscaldamento. I meccanismi di raffreddamento interni non riescono a dissipare il calore a basse velocità di rotazione. Il funzionamento sopra i 60 Hz riduce sostanzialmente la coppia di uscita disponibile. Definire sempre una finestra di frequenza operativa sicura e ristretta. Mantieni la trasmissione tra 25 Hz e 50 Hz per un mantenimento della coppia ottimale.

Infine, valuta attentamente il materiale del tubo e i trattamenti superficiali. La tua scelta influisce direttamente sulla presa del prodotto e sui limiti di deformazione del carico. L"acciaio zincato standard funziona eccezionalmente bene per merci secche e leggere. L"acciaio inossidabile fornisce la necessaria resistenza alla corrosione in ambienti costantemente umidi. Potresti anche aggiungere un rivestimento protettivo o una guaina all"esterno del tubo. La gommatura in poliuretano aumenta significativamente l"attrito superficiale. Questa presa migliorata impedisce ai carichi pesanti di scivolare durante le accelerazioni rapide.

Materiale del tubo/	Caratteristica dell'attrito superficiale	Scenario applicativo ideale
Acciaio zincato	Da basso a medio	Scatole di cartone standard, stoccaggio a secco, aree di allestimento
Acciaio inossidabile	Basso	Zone di lavaggio, ambienti chimici corrosivi, lavorazione alimentare
Rivestimento in PU (guaina)	Alto	Pallet in acciaio pesante, trasportatori inclinati, zone di accelerazione
Superficie zigrinata	Da medio ad alto	Contenitori in plastica rigida, ambienti oleosi, centri di lavoro

Limitazioni ambientali e criteri di conformità

È necessario mitigare attivamente i rischi ambientali durante la fase iniziale di progettazione. Le dure condizioni industriali causano guasti prematuri in apparecchiature motorizzate complesse. Affrontare tempestivamente questi rischi specifici garantisce un funzionamento affidabile a lungo termine.

La protezione dell"ingresso (classificazioni IP) determina esattamente dove è possibile installare l"apparecchiatura. Gli ambienti di magazzino interni standard richiedono generalmente la protezione IP54 standard. Questa valutazione di base difende dall"ingresso di polvere di base e da spruzzi d"acqua occasionali. Le applicazioni per il settore alimentare e le zone di lavaggio ad alta pressione richiedono standard di test molto più severi. In queste strutture specializzate è necessario specificare la classificazione IP66 o IP69k. Queste rigorose valutazioni elevate garantiscono che lo statore interno e il rotore rimangano completamente asciutti. Prevengono i guasti durante i protocolli quotidiani di pulizia chimica.

La gestione termica determina i cicli di lavoro operativi consentiti. L"accumulo di calore interno rappresenta una sfida ingegneristica enorme per i motori chiusi. Le unità AC spesso richiedono limiti di ciclo di lavoro altamente specifici per sopravvivere. Alcuni modelli gestiscono perfettamente il servizio continuo S1 senza surriscaldarsi. Altri supportano solo il servizio intermittente S3 per brevi sequenze di movimento. Dobbiamo includere qui un’ipotesi trasparente riguardante le temperature della struttura. Il funzionamento dell"apparecchiatura in strutture con temperatura ambiente elevata richiede una riduzione sicura della capacità di carico. Se in estate il tuo magazzino raggiunge i 40°C (104°F), il motore dissipa male il calore. È necessario ridurre il carico utile meccanico applicato per evitare interventi termici interni.

Anche la conformità del settore gioca un ruolo importante nella selezione finale. Verifica brevemente tutte le certificazioni di sicurezza necessarie prima di finalizzare la costruzione del trasportatore. I mercati europei dell’automazione richiedono rigorosamente il marchio CE. Le installazioni di magazzini in Nord America favoriscono fortemente la certificazione UL completa. Gli standard di progettazione igienica sono estremamente importanti nella produzione farmaceutica e nella manipolazione degli alimenti. Assicurati che l"unità di azionamento scelta soddisfi completamente questi requisiti normativi di base.

Realtà dell"integrazione elettrica e rischi di messa in servizio

Il corretto dimensionamento meccanico risolve solo metà del puzzle ingegneristico. Dobbiamo guidare gli ingegneri di controllo sull"implementazione effettiva e sull"architettura di controllo. L’integrazione elettrica spesso introduce ostacoli imprevisti che ritardano i progetti.

La compatibilità VFD rimane fondamentale per un controllo stabile del motore CA. È necessario dettagliare l"assoluta necessità di un corretto accoppiamento dell"inverter. I VFD non corrispondenti causano un comportamento irregolare del motore e una scarsa coppia a bassa velocità. Inoltre, affronti il ​​rischio significativo di gravi interferenze elettromagnetiche (EMI). La commutazione ad alta frequenza all"interno del VFD genera disturbi elettrici fastidiosi. È assolutamente necessario un cablaggio schermato di alta qualità tra il VFD e il motore. Una messa a terra adeguata impedisce a questo rumore ad alta frequenza di disturbare i sensori logici vicini.

Il cablaggio della protezione termica rappresenta un altro passaggio critico e non negoziabile della messa in servizio. È necessario sottolineare l"importanza del cablaggio corretto dei contatti termici interni. La maggior parte degli azionamenti CA per carichi pesanti includono interruttori bimetallici interni o termistori PTC. È necessario collegare questi cavi del sensore direttamente al circuito di controllo principale. Se il motore si surriscalda, il circuito interrompe immediatamente l"alimentazione in entrata. Saltare questo passaggio cruciale del cablaggio garantisce un eventuale catastrofico incendio del motore.

Anche gli ostacoli di montaggio meccanico richiedono la tua attenzione immediata alla progettazione. È necessario fissare rigidamente l"albero non rotante al telaio del trasportatore principale. Lo statore interno genera una coppia reattiva significativa durante il funzionamento pesante. Se non si riesce a bloccare saldamente l"albero, girerà in modo aggressivo all"interno della staffa di montaggio. Questa rotazione incontrollata rompe istantaneamente i cavi di alimentazione interni.

Seguire questi passaggi essenziali per la messa in servizio per garantire un"integrazione elettrica sicura:

1. Verificare che la tensione di alimentazione in ingresso corrisponda esattamente alla targa del motore prima di accenderlo.
2. Installare cavi schermati di alta qualità tra i terminali VFD e il collegamento del rullo.
3. Terminare adeguatamente la schermatura del cavo sia all'estremità del motore che al bus di terra del pannello.
4. Collegare i fili del termistore PTC direttamente agli ingressi digitali del VFD per l'intervento termico.
5. Bloccare saldamente l'albero non rotante nella staffa del telaio per assorbire tutta la coppia reattiva.

Selezione dei fornitori: quadro di valutazione e fasi successive

Filtrare i fornitori oltre la scheda delle specifiche standard garantisce il successo finale del progetto. Hai bisogno di un partner tecnico affidabile per implementazioni di strutture a lungo termine. Per valutare la credibilità del fornitore è necessario esaminare attentamente il supporto tecnico e la stabilità della catena di fornitura.

Innanzitutto, valutare approfonditamente la catena di fornitura del fornitore e i tempi di consegna previsti. Determina la disponibilità di lunghezze standard rispetto a versioni altamente personalizzate. Le larghezze dei trasportatori standard vengono solitamente spedite dall"inventario entro poche settimane. Le dimensioni personalizzate dei tubi possono facilmente ritardare il tuo progetto di integrazione di diversi mesi. Chiedere sempre ai fornitori informazioni sui livelli di inventario locale per le parti di ricambio critiche.

Successivamente, valutare le capacità di supporto tecnico specializzato del fornitore. Cerca fornitori che forniscano software completo per il calcolo del carico al tuo team di progettazione. Dovrebbero anche fornire modelli CAD 3D altamente accurati per l"integrazione del layout. Il supporto tecnico reattivo per la regolazione dei parametri VFD si rivela prezioso durante la messa in servizio del sito.

È inoltre necessario mettere in discussione i termini di garanzia e la riparabilità complessiva dell"apparecchiatura. Chiedere se l"unità funziona semplicemente come un componente usa e getta. Le unità industriali di alta qualità consentono una manutenzione meccanica completa. Dovresti essere in grado di sostituire le guarnizioni terminali danneggiate, cambiare l"olio di raffreddamento interno e riapplicare il rivestimento usurato. Le unità riparabili mantengono senza intoppi le linee di produzione di grandi dimensioni a lungo termine.

Infine, intraprendi azioni specifiche e documentate prima di richiedere un"unità pilota. Consiglia al tuo team di ingegneri di preparare una scheda tecnica completa dell"applicazione. Questo documento interno deve dettagliare il peso del carico, la velocità della linea richiesta, le condizioni ambientali e la produttività oraria desiderata. Invia questi dati operativi precisi quando richiedi un preventivo formale. Questo processo rigoroso garantisce che il fornitore fornisca esattamente l"hardware richiesto dalla tua applicazione.

Conclusione

Il successo dell"implementazione di un azionamento motorizzato CA dipende in gran parte dai calcoli esatti del carico. Richiede inoltre una rigorosa pianificazione termica e una precisa integrazione elettrica. Non è possibile trattare questi componenti complessi come semplici tenditori meccanici passivi.

• Dai molta priorità ai calcoli della forza tangenziale rispetto alla potenza nominale del motore.
• Implementare rigorosi controlli dei parametri VFD per mantenere frequenze operative sicure ed efficienti.
• Cablare diligentemente le protezioni termiche interne per evitare guasti catastrofici al motore.
• Abbina sempre le classificazioni IP e i materiali dei tubi direttamente ai tuoi rischi ambientali specifici.

Adotta misure proattive di progettazione sulla tua prossima importante costruzione di trasportatori. Consultare direttamente uno specialista in ingegneria per quanto riguarda i vostri profili di carico unici. Scarica un foglio di lavoro completo per il dimensionamento per standardizzare la raccolta dati del tuo team. Invia oggi stesso i requisiti dettagliati delle specifiche del trasportatore per una revisione tecnica approfondita.

FAQ

D: È possibile utilizzare un rullo motorizzato CA in un ambiente sottoposto a lavaggio?

R: Sì, a condizione che venga specificata la tecnologia di sigillatura corretta. È necessario selezionare unità con rigorose classificazioni IP66 o IP69k. Queste valutazioni elevate resistono ai protocolli di pulizia chimica ad alta pressione e ad alta temperatura. Inoltre, è necessario specificare tubi in acciaio inossidabile per prevenire la corrosione superficiale. Speciali guarnizioni a labbro impediscono inoltre l"ingresso di acqua pressurizzata nel gruppo statore interno.

D: Ho bisogno di un VFD per ogni singolo rullo motorizzato CA?

R: Non sempre. È possibile utilizzare un singolo VFD più grande per azionare più rulli contemporaneamente in uno scenario di guida di gruppo. Tuttavia, questo approccio architetturale comporta rischi intrinseci. Se si guidano carichi fisici disuguali, i singoli motori potrebbero assorbire corrente elettrica non uniforme. È necessario dimensionare il VFD in modo appropriato per gestire la corrente di picco combinata di tutte le unità collegate.

D: Qual è la durata prevista di un rullo motorizzato?

R: Un"unità industriale adeguatamente dimensionata funziona in genere in modo affidabile tra le 20.000 e le 30.000 ore. Questa durata meccanica rimane fortemente dipendente dal ciclo di lavoro operativo e dalla temperatura ambiente della struttura. Il funzionamento continuo vicino ai limiti termici massimi degrada più rapidamente la lubrificazione degli ingranaggi interni. La manutenzione regolare e il funzionamento entro i limiti di carico specificati massimizzano significativamente la durata operativa.

D: In che modo un rullo motorizzato CA gestisce la frenata dinamica?

R: Il motore si affida principalmente al VFD esterno per il controllo della frenata dinamica. Il VFD decelera dolcemente il carico fisico riducendo la frequenza elettrica. Per carichi utili eccezionalmente pesanti, il VFD può richiedere resistori di frenatura esterni per dissipare in modo sicuro l"energia elettrica rigenerativa. Alcune unità di azionamento specializzate incorporano anche freni meccanici interni per il mantenimento a prova di guasto in caso di perdite di potenza impreviste.
