Motore lineare e sistema di azionamento convenzionale: quale si adatta alla tua applicazione?

La produzione moderna persegue incessantemente una maggiore produttività e precisione nanometrica. I sistemi meccanici standard spesso faticano a raggiungere questi obiettivi aggressivi. I componenti della trasmissione sono soggetti ad attrito intenso e rapida usura in cicli di lavoro estremi. Gli ingegneri devono valutare continuamente i limiti prestazionali rispetto ai budget pratici. Spesso sorge un dilemma centrale. I miglioramenti in termini di prestazioni di un ad azionamento diretto motore lineare giustificano il suo vantaggio iniziale rispetto ai sistemi di azionamento convenzionali consolidati? Viti a sfere standard, meccanismi a pignone e cremagliera e trasmissioni a cinghia dominano ancora molte fabbriche. Decidere tra loro richiede un'attenta analisi. Questo articolo fornisce un confronto ingegneristico oggettivo e basato sull'evidenza. Ti aiuteremo ad allineare attentamente la tecnologia di azionamento. Imparerai a valutare i vincoli di carico utile, i requisiti di precisione e i tempi di ciclo. Il nostro obiettivo è chiarire i colli di bottiglia meccanici esatti. Potrai quindi specificare con sicurezza il sistema giusto per il tuo esatto ambiente operativo.

Punti chiave

• I motori lineari eliminano le trasmissioni meccaniche, offrendo gioco zero, reattività dinamica superiore e funzionamento senza contatto.
• Le trasmissioni meccaniche convenzionali rimangono lo standard pratico per applicazioni ad alta forza, carico utile pesante e ad alto attrito.
• Per valutare il costo totale è necessario guardare oltre i prezzi anticipati dei componenti per tenere conto dei tempi di fermo macchina per manutenzione, dei programmi di lubrificazione e dell'usura dei componenti per milioni di cicli.
• La selezione finale si basa su una valutazione rigorosa dei profili di movimento (corsa, velocità, accelerazione) mappati rispetto ai vincoli ambientali e alle capacità di gestione termica.

Inquadramento del problema ingegneristico: identificazione dei colli di bottiglia meccanici

Definizione dei limiti della conversione da rotatorio a lineare

Gli attuatori tradizionali convertono il movimento rotatorio in movimento lineare. Questa conversione si basa fondamentalmente su collegamenti meccanici intermedi. Viti, cinghie e ingranaggi introducono intrinsecamente attrito fisico nella trasmissione. Sperimentano anche la conformità meccanica durante la rapida accelerazione. La conformità si riferisce al leggero allungamento o flessione dei componenti sotto carico. Con il passare del tempo, queste parti mobili inevitabilmente si usurano. L"usura aumenta il gioco tra le parti accoppiate. Questo degrado influisce direttamente sulla precisione della posizione. Una nuovissima vite a ricircolo di sfere funziona magnificamente. Una vite a ricircolo di sfere molto usurata fatica a mantenere tolleranze strette.

Isolamento dei vincoli operativi

I sistemi di azionamento legacy spesso raggiungono limiti prestazionali distinti. Incontriamo spesso diversi importanti punti critici operativi. Gli ingegneri devono progettare attivamente attorno a questi vincoli noti.

• Frusta della vite: le viti a ricircolo di sfere lunghe sono soggette a forti vibrazioni a velocità di rotazione elevate. Questo limite di velocità critico limita la velocità lineare massima.
• Risonanza meccanica: le cinghie e gli alberi lunghi agiscono come molle. Creano frequenze di risonanza. Queste vibrazioni complicano la messa a punto del servo e degradano le finiture superficiali.
• Movimento perduto: il gioco si verifica a causa degli spazi fisici tra i denti degli ingranaggi o le filettature delle viti. Crea una zona morta durante i cambi di direzione. Il controller comanda il movimento, ma il carico rimane temporaneamente fermo.

Definizione dei criteri di successo

È necessario stabilire criteri di successo chiari prima di aggiornare un sistema. Le applicazioni semplici raramente necessitano di una tecnologia avanzata di azionamento diretto. Tuttavia, alcuni requisiti di processo rendono obsoleti i collegamenti meccanici. Dovresti prendere in considerazione soluzioni ad azionamento diretto quando il tuo processo richiede un posizionamento inferiore al micron. Le apparecchiature di ispezione ottica fanno affidamento su questa estrema precisione. Anche i movimenti oscillatori ad alta frequenza meritano un aggiornamento. Le viti meccaniche si degradano rapidamente sotto rapidi micromovimenti avanti e indietro. Infine, la rigorosa conformità alle camere bianche spesso determina la scelta della tecnologia. Gli elementi volventi rilasciano microscopiche particelle metalliche. Gli azionamenti diretti senza contatto eliminano completamente questo specifico rischio di contaminazione.

Architettura della soluzione: azionamento diretto e trasmissione meccanica

Sistemi di azionamento convenzionali

I sistemi convenzionali si basano su servomotori rotativi standard. Gli ingegneri accoppiano questi motori con attuatori meccanici. Le combinazioni comuni includono viti a ricircolo di sfere, viti conduttrici e gruppi pignone e cremagliera. Questi meccanismi offrono un enorme vantaggio. Forniscono una leva meccanica significativa. La filettatura di una vite si comporta come un piano inclinato continuo. Moltiplica la coppia del motore in un"immensa spinta lineare. Questo effetto di trasmissione rende gli azionamenti convenzionali incredibilmente efficienti per le attività di carico. Spostano facilmente carichi utili di massa elevata. Inoltre resistono efficacemente alle forze esterne. Una vite a ricircolo di sfere mantiene naturalmente i carichi pesanti in posizione.

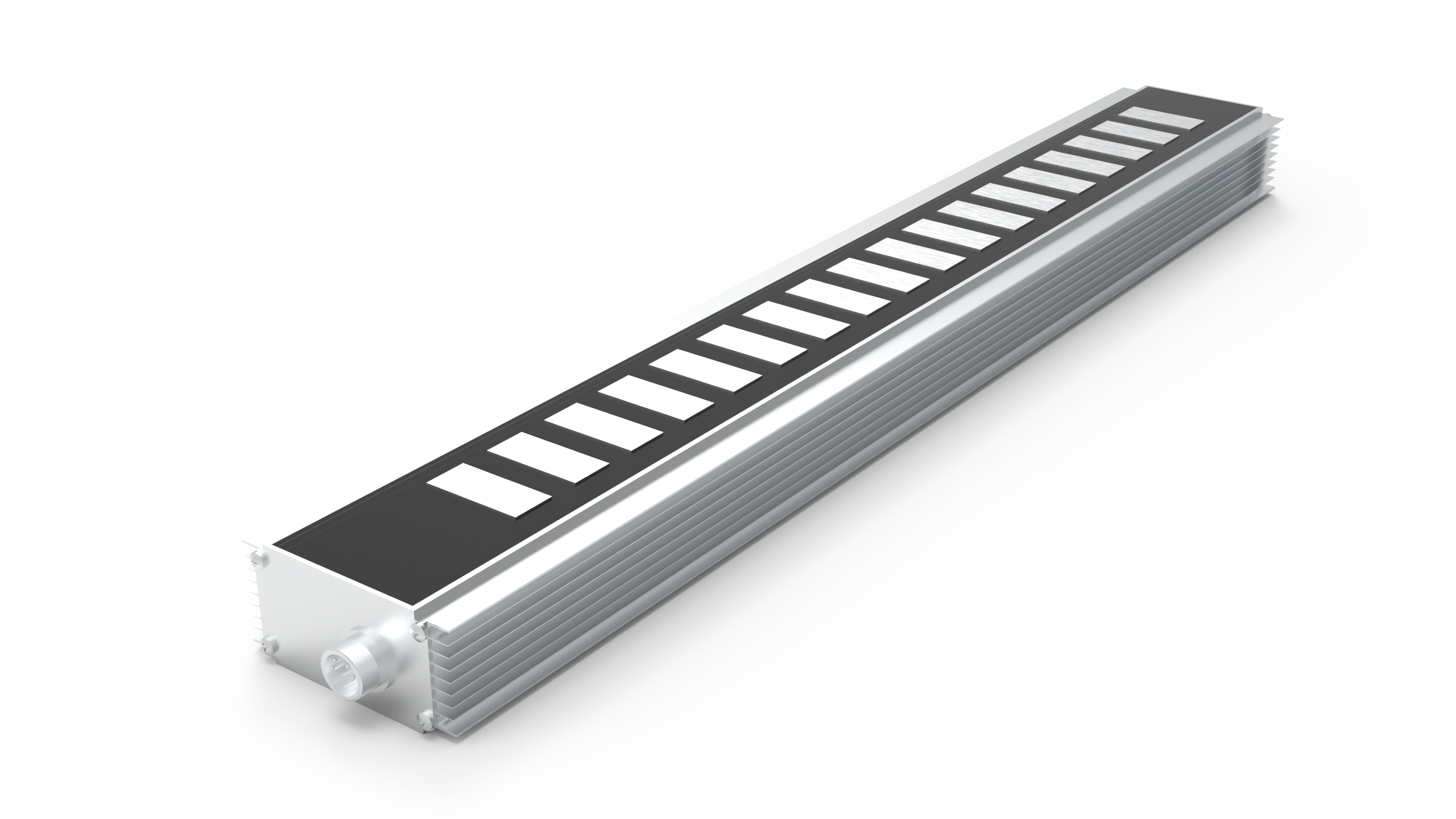

Motori lineari (azionamento diretto)

È possibile visualizzare questa tecnologia come un motore rotativo standard tagliato e srotolato in piano. Lo statore diventa una traccia magnetica stazionaria. Il rotore diventa un gruppo a bobina mobile chiamato forzante. Questo design elimina tutte le trasmissioni meccaniche intermedie. L'interazione magnetica guida direttamente il carico utile. La corrente scorre attraverso le bobine forzanti. Questo crea un campo elettromagnetico. Il campo interagisce contro i magneti permanenti sul binario. La risultante forza di Lorentz spinge il carrello in avanti. Eliminando viti e cinghie, i motori lineari raggiungono un'incredibile reattività dinamica. Offrono prestazioni reali senza gioco.

Variazioni categoriali

Gli ingegneri in genere scelgono tra due varianti categoriche principali. I modelli con nucleo in ferro presentano bobine avvolte attorno a lamierini in acciaio. Questo nucleo di ferro concentra il flusso magnetico. Genera forze continue e di picco estremamente elevate. Tuttavia, crea anche una significativa attrazione magnetica sulla pista. I modelli Ironless omettono completamente le laminazioni in acciaio. Il blocco bobina si muove tra due piste magnetiche affacciate. Questo design senza nucleo elimina l"attrazione magnetica. Inoltre rimuove completamente le forze di cogging. L"assenza di cogging garantisce un movimento estremamente fluido. I design senza ferro funzionano perfettamente in applicazioni a bassa forza e ad altissima precisione.

Matrice di valutazione: allineamento delle capacità ai risultati di produzione

Prestazioni dinamiche (velocità e accelerazione)

I sistemi a trasmissione diretta dominano la categoria delle prestazioni dinamiche. Raggiungono facilmente velocità superiori a 5 metri al secondo. La loro bassa massa in movimento consente forze G estremamente elevate durante l"accelerazione. Completano movimenti dell"indice brevi e rapidi in millisecondi. Al contrario, le unità convenzionali devono affrontare severi limiti fisici. Una vite a ricircolo di sfere lunga vibra violentemente se fatta girare troppo velocemente. Le cinture si spezzano o si allungano sotto profili di accelerazione aggressivi. Le trasmissioni meccaniche semplicemente non possono eguagliare le velocità senza contatto.

Precisione e ripetibilità

Le configurazioni ad azionamento diretto leggono i dati di posizionamento direttamente dal carico utile. Gli encoder lineari forniscono feedback in tempo reale. Questa configurazione a circuito chiuso garantisce un gioco pari a zero. Raggiunge facilmente la ripetibilità a livello nanometrico. I sistemi convenzionali leggono i dati di posizionamento dall"encoder del motore rotativo. Deducono matematicamente la posizione del carico utile. Il gioco meccanico introduce errori. L"espansione termica della vite allunga il passo. L"impilamento delle tolleranze cumulative riduce la precisione finale. I sistemi convenzionali faticano sempre a raggiungere la vera precisione nanometrica.

Forza e capacità di carico utile

In questo caso gli ingranaggi meccanici offrono agli azionamenti convenzionali un netto vantaggio. Le viti moltiplicano la coppia in una spinta massiccia. Spingono carichi utili di diverse tonnellate senza sforzo. Mantengono inoltre una spinta continua per carichi pesanti senza surriscaldarsi. Le configurazioni ad azionamento diretto forniscono eccellenti forze di picco per brevi raffiche. Tuttavia, la loro forza continua rimane strettamente limitata. Le bobine del motore generano un calore significativo sotto carichi costanti. Senza leva meccanica, i sistemi ad azionamento diretto devono consumare enormi quantità di corrente per spingere continuamente carichi utili pesanti.

Manutenzione e longevità

La natura senza contatto dell"azionamento diretto previene l"usura interna del motore. Il motore stesso non richiede manutenzione. Non necessita di lubrificazione. Questa operazione pulita si adatta perfettamente agli ambienti di fabbricazione dei semiconduttori. I sistemi meccanici richiedono una rigorosa manutenzione preventiva. I tecnici devono monitorare meticolosamente i programmi di lubrificazione. Viti, cuscinetti e cinghie inevitabilmente si usurano nel tempo. È necessario pianificare i tempi di inattività per sostituire eventualmente questi componenti degradati.

Sistema metrico delle prestazioni	Trasmissione convenzionale (vite a ricircolo di sfere/cinghia)	Trasmissione diretta (lineare)
Velocità massima	Da basso a medio (< 2 m/s in genere)	Estremamente elevato (> 5 m/s)
Accelerazione	Limitato dallo stress meccanico	Estremamente elevato (forza G elevata)
Precisione e gioco	Moderato (gioco presente)	Sub-micron (gioco zero)
Forza continua	Alto (vantaggio meccanico)	Moderato (Termicamente limitato)
Esigenze di manutenzione	Alto (lubrificazione, sostituzione dell"usura)	Basso (azionamento senza contatto)

Realtà implementative e rischi ingegneristici nascosti

Sfide di gestione termica

I sistemi ad azionamento diretto generano calore direttamente sul carrello in movimento. I sistemi meccanici dissipano il calore sul motore rotativo stazionario. Questa generazione diretta di calore rappresenta un grave rischio. Il calore si trasferisce facilmente nel carico utile. L"espansione termica può rovinare operazioni di misurazione sensibili. Gli ingegneri spesso mitigano questo problema implementando sistemi di raffreddamento a liquido attivi. Le linee dell"acqua devono passare attraverso il percorso del cavo mobile. Ciò aggiunge una significativa complessità idraulica. Aumenta anche i potenziali punti di guasto.

Forze di attrazione magnetica

I modelli con nucleo di ferro creano enormi forze di attrazione magnetica. La forzante tira violentemente verso la traccia magnetica. Questa attrazione spesso supera la forza motrice effettiva del motore. Ciò crea un enorme carico parassitario. È necessario progettare eccessivamente i cuscinetti della guida lineare per gestire questa forza di schiacciamento costante verso il basso. I cuscinetti standard si guastano prematuramente in queste condizioni estreme. I cuscinetti più robusti aumentano leggermente l"attrito. Inoltre aumentano la massa in movimento complessiva.

Sensibilità ambientale

I magneti esposti in terre rare ad alta resistenza creano pericoli unici. Queste tracce magnetiche coprono l"intera lunghezza del viaggio. Attirano in modo aggressivo eventuali detriti ferrosi presenti nell"ambiente. Trucioli di metallo, polvere di molatura e viti vaganti si agganciano istantaneamente al binario. I detriti intrappolati tra la forzatrice e i magneti provocano danni catastrofici. Gli ambienti altamente contaminati necessitano di robuste misure protettive. Gli ingegneri spesso installano complessi soffietti protettivi o coperture metalliche. Queste coperture aggiungono costi significativi. Inoltre limitano la lunghezza massima della corsa.

Richieste del sistema di controllo

I collegamenti meccanici agiscono come ammortizzatori naturali. Smorzano le vibrazioni ad alta frequenza in modo naturale. Le architetture a trasmissione diretta mancano completamente di questo effetto smorzante. Formano sistemi meccanici estremamente rigidi. Il controller vede istantaneamente ogni vibrazione microscopica. Sono necessarie architetture di controllo altamente avanzate per gestire questa rigidità. Gli encoder lineari ad alta risoluzione diventano obbligatori. Il servoazionamento richiede velocità di aggiornamento eccezionalmente elevate. Gli ingegneri devono ottimizzare i circuiti di controllo in modo aggressivo. Gli azionamenti diretti mal sintonizzati ronzano, vibrano e diventano altamente instabili.

Logica di selezione: quadro decisionale per la selezione del sistema

Quando specificare i sistemi convenzionali

La meccanica convenzionale resta la spina dorsale dell’industria pesante. Offrono vantaggi distinti in scenari specifici. È necessario specificarli alle seguenti condizioni:

1. Vincoli di budget: la spesa in conto capitale iniziale limita rigorosamente la scelta dei componenti.
2. Applicazioni a spinta elevata: il processo richiede velocità da basse a medie ma una forza di spinta continua e massiccia.
3. Orientamenti verticali dell'asse Z: il sistema solleva carichi pesanti verticalmente. Le viti meccaniche mantengono le posizioni in modo sicuro quando sono spente. Non richiedono complessi controbilanciamenti esterni.
4. Ambienti sporchi: il piano di produzione produce trucioli di metalli pesanti, detriti o fluidi da taglio.

Quando specificare i motori lineari

La tecnologia a trasmissione diretta eccelle laddove la meccanica standard fallisce. Dominano specifici settori ad alta tecnologia. Dovresti specificarli quando affronti questi requisiti:

1. Produzione di semiconduttori: gli strumenti di metrologia e l'ispezione ottica richiedono vibrazioni pari a zero. Richiedono una precisione ultraelevata.
2. Imballaggi ad alta velocità: le macchine pick-and-place richiedono un'accelerazione massiccia. Ridurre i tempi di ciclo di millisecondi produce enormi ritorni finanziari.
3. Sistemi multi-carrello indipendenti: l'applicazione richiede più teste mobili indipendenti che operano su un unico lungo binario.

Azioni del passaggio successivo

Evitare di tirare a indovinare quando si selezionano i componenti della trasmissione. Consigliamo vivamente di calcolare prima un profilo di movimento cinematico preciso. Documentare l"esatta lunghezza della corsa. Pesare accuratamente la massa totale in movimento. Definire il tempo di movimento richiesto e il tempo di permanenza tra i movimenti. Utilizzare queste variabili per eseguire calcoli di forza continua e forza di picco. Mappare queste forze rispetto alla dissipazione termica disponibile. Raccogli questi dati concreti prima di contattare qualsiasi fornitore. Un approccio basato sui dati previene costose specifiche eccessive o pericolosi sottodimensionamenti.

Conclusione

Nessuna delle due tecnologie di azionamento si dimostra universalmente superiore in ogni scenario. Il successo dell"implementazione dipende interamente dall"adattamento dell"architettura dell"azionamento alle specifiche realtà fisiche e finanziarie. I sistemi convenzionali gestiscono magnificamente le attività pesanti, sporche e verticali. Le architetture a trasmissione diretta sbloccano velocità e precisione nanometriche senza precedenti. Eliminano completamente i giochi e l"usura della trasmissione meccanica. Richiedono un investimento iniziale più elevato. Chiedono inoltre garanzie tecniche più rigorose per quanto riguarda il calore e i detriti. Tuttavia, la loro efficienza operativa a lungo termine spesso giustifica i costi iniziali. Gli ambienti ad alto rendimento traggono enormi vantaggi da intervalli di manutenzione ridotti. Ti consigliamo vivamente di rivolgerti direttamente a un tecnico applicativo nelle prime fasi della fase di progettazione. Modella attentamente il tuo ciclo di lavoro specifico. Convalida accuratamente le tue ipotesi termiche e di forza prima di finalizzare qualsiasi specifica hardware.

FAQ

D: I motori lineari sono meno efficienti dal punto di vista energetico rispetto ai sistemi con viti a ricircolo di sfere?

R: Sì, possono essere meno efficienti in applicazioni specifiche. I sistemi meccanici utilizzano ingranaggi per moltiplicare la coppia. Spingono carichi pesanti utilizzando correnti del motore relativamente basse. Le architetture a trasmissione diretta non hanno questo vantaggio meccanico. Devono consumare una corrente elettrica continua significativamente più elevata per sostenere carichi pesanti contro l"attrito o la gravità. Questo maggiore assorbimento di corrente genera più calore.

D: È possibile utilizzare un motore lineare con orientamento verticale?

R: Sì, ma richiedono un"ulteriore ingegneria di sicurezza. Un carrello a trasmissione diretta scenderà immediatamente in caso di interruzione dell"alimentazione. L"attrito meccanico non può sostenere il carico utile. È necessario installare freni meccanici affidabili. Probabilmente avrai anche bisogno di cilindri pneumatici o molle magnetiche per controbilanciare continuamente il peso del carico utile.

D: I motori lineari eliminano completamente la manutenzione?

R: No. La bobina del motore e la pista magnetica funzionano senza contatto e non richiedono manutenzione. Tuttavia, il sistema si basa ancora su componenti di supporto meccanico. Le guide lineari, i blocchi cuscinetto e i binari di gestione dinamica dei cavi sono ancora soggetti a usura fisica. I tecnici devono ispezionare e lubrificare questi componenti di supporto secondo i programmi standard di fabbrica.
