Quali opzioni di comunicazione sono importanti nella scelta degli azionamenti per motori industriali?

La comunicazione industriale raramente funziona come un semplice ripensamento dell’IT. Funziona come una dipendenza operativa critica che determina l"efficacia complessiva delle apparecchiature (OEE). Il modo in cui i dispositivi comunicano definisce il rendimento dell"intero impianto.

Gli azionamenti di motori ad alte prestazioni non riescono a fornire rendimenti elevati se isolati. Protocolli non corrispondenti portano a handshake PLC latenti. Causano gravi colli di bottiglia nei dati e scenari di risoluzione dei problemi incredibilmente difficili. Gli ingegneri spesso hanno difficoltà a diagnosticare guasti intermittenti quando le reti non sono in grado di gestire il traffico di base.

La scelta della giusta interfaccia di comunicazione richiede il bilanciamento dell"architettura di controllo esistente, dei requisiti specifici di throughput dei dati e della scalabilità a lungo termine. È necessario evitare di sovraccaricare le applicazioni semplici proteggendo al tempo stesso quelle complesse. Questa guida esplora i protocolli, le topologie e i framework decisionali esatti necessari per specificare con sicurezza l"hardware di rete industriale.

Punti chiave

• La moderna Ethernet industriale (PROFINET, EtherNet/IP, EtherCAT) fornisce controllo deterministico e ricchi dati diagnostici, ma i bus di campo legacy rimangono utilizzabili per applicazioni semplici ad asse basso.
• La scelta del protocollo influisce direttamente sui tempi di integrazione; la compatibilità nativa dell'ecosistema riduce la necessità di dispositivi gateway e mappatura personalizzata.
• I sistemi di movimentazione dei materiali, in particolare quelli che utilizzano un azionamento a rulli motorizzato, richiedono topologie di rete specifiche (come il collegamento a margherita) per ridurre al minimo il cablaggio e la latenza.
• Tenendo conto in anticipo della sicurezza informatica (isolamento della rete OT) e dell'accessibilità diagnostica si evitano costosi retrofit durante la messa in servizio.

L"impatto aziendale della connettività drive-to-PLC

Per definire una comunicazione industriale di successo è necessario partire da risultati chiari e misurabili. Una buona connettività accelera significativamente la velocità di messa in servizio. Garantisce tempi di risposta deterministici per movimenti di precisione. Garantisce inoltre un rapido ripristino in caso di anomalie. I manager dovrebbero valutare le reti in base alla rapidità con cui i tecnici possono sostituire un nodo guasto e riprendere la produzione.

Una scarsa integrazione comporta pesanti sanzioni. I colli di bottiglia nell’integrazione si manifestano come frustranti ritardi nei sondaggi. I controller faticano ad attendere le risposte dell"unità. La mancata corrispondenza tra la scheda dati elettronica (EDS) o la descrizione della stazione generale (GSD) causa immediati problemi di configurazione. Il ritardo nella conversione del protocollo introduce una latenza inaccettabile nelle applicazioni di ordinamento ad alta velocità. I gateway che collegano reti incompatibili spesso mascherano le interruzioni di comunicazione sottostanti.

Dobbiamo cambiare la nostra prospettiva riguardo ai dati operativi. Trattare il traffico di rete come semplici comandi "avvio/arresto/velocità" limita il potenziale del sistema. I dati rappresentano una risorsa potente. Le reti moderne consentono il monitoraggio continuo delle condizioni. Trasmettono i parametri di assorbimento di corrente in tempo reale direttamente al PLC. Catturano dati termici per algoritmi di manutenzione predittiva. È possibile rilevare l"usura meccanica molto prima che guasti catastrofici interrompano la linea.

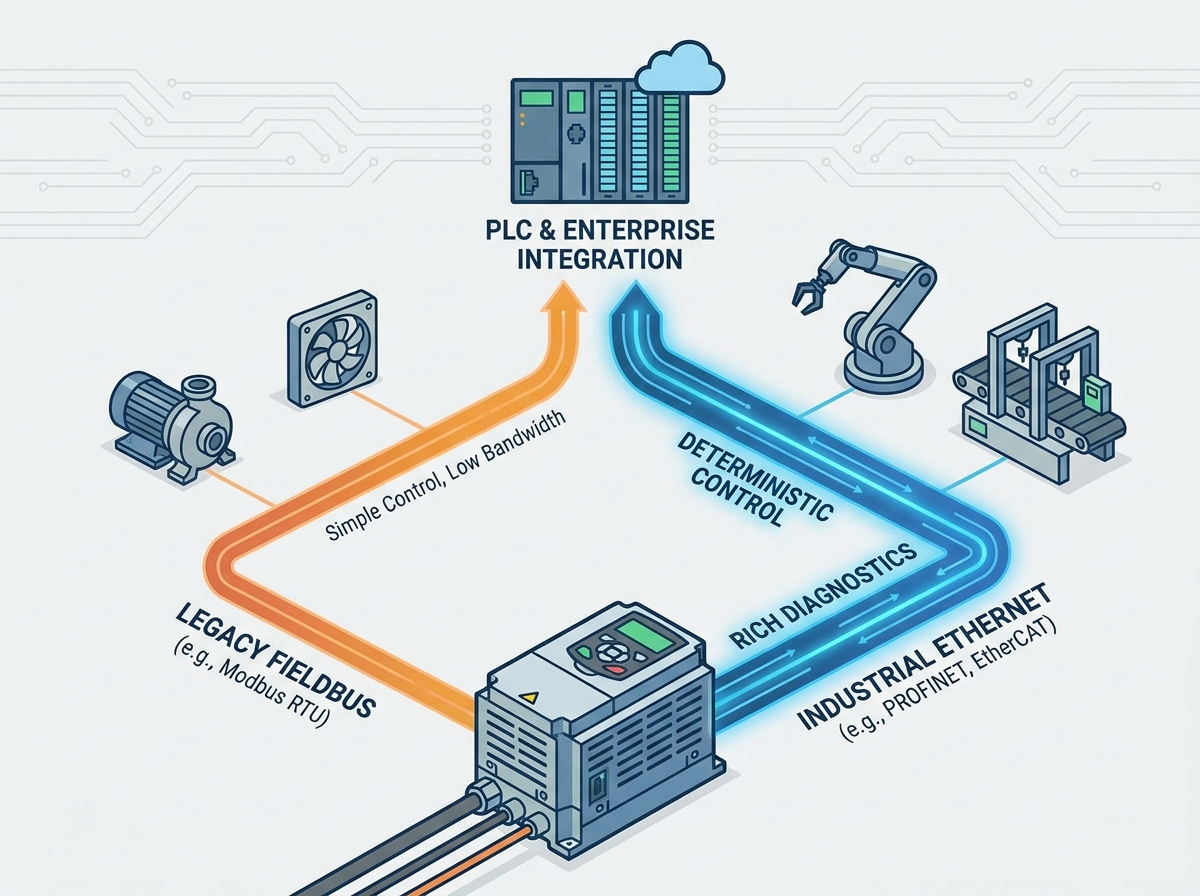

Valutazione del bus di campo rispetto all"Ethernet industriale negli azionamenti motore

Gli ingegneri discutono costantemente i vantaggi delle reti seriali legacy rispetto ai moderni protocolli Ethernet. Entrambe le opzioni svolgono ruoli distinti nei moderni impianti di produzione. Comprenderne i punti di forza intrinseci previene costosi errori di specifica.

Tecnologie fieldbus legacy

Reti come Modbus RTU, Profibus e DeviceNet hanno gettato le basi dell"automazione. Offrono costi hardware incredibilmente bassi. Rimangono altamente affidabili all"interno di ambienti elettricamente rumorosi. La tecnologia del bus di campo fornisce una larghezza di banda sufficiente per il controllo della velocità di base dell"azionamento a frequenza variabile (VFD).

Tuttavia, le opzioni legacy comportano rigide limitazioni. Soffrono di una larghezza di banda fortemente limitata. Velocità di trasmissione più lente impediscono un rapido scambio di dati. Scalare queste reti per la sincronizzazione multiasse si rivela eccezionalmente difficile. Non sono in grado di gestire in modo efficiente i moderni payload diagnostici.

Protocolli Ethernet Industriali

PROFINET, EtherNet/IP, EtherCAT e Modbus TCP dominano le installazioni di nuove apparecchiature. Forniscono una velocità eccezionalmente elevata. Garantiscono prestazioni deterministiche cruciali per le applicazioni servo più impegnative. Questi protocolli supportano topologie di rete complesse tra cui strutture ad anello, a stella e ad albero. Si integrano perfettamente in sistemi di monitoraggio degli impianti più ampi.

È necessario considerare i compromessi. Ethernet richiede un costo iniziale dei componenti più elevato. Richiede una gestione della sicurezza IT/OT più rigorosa. I cavi Ethernet standard mostrano una potenziale suscettibilità alle interferenze elettromagnetiche (EMI) se schermati in modo improprio. I progettisti devono posizionare i cavi con attenzione lontano dalle linee ad alta tensione.

Selezione basata sui risultati

Adatta la scelta del protocollo direttamente ai requisiti di precisione. Utilizza Ethernet TCP/IP standard per un semplice monitoraggio dello stato. Implementa protocolli Ethernet deterministici come EtherCAT per la sincronizzazione del movimento a livello di microsecondi. Allinea il tuo hardware alle reali esigenze dei processi invece di perseguire ciecamente lo standard più veloce disponibile.

Topologie di comunicazione per la movimentazione dei materiali e i trasportatori

Le estese linee di trasporto rappresentano una sfida unica nel campo del controllo distribuito. I tradizionali armadi di controllo centrale richiedono enormi quantità di cavi. Gli impianti di smistamento che si estendono su migliaia di metri quadrati richiedono architetture più intelligenti. La decentralizzazione dei nodi di controllo riduce drasticamente l"ingombro dei pannelli.

L'integrazione di un azionamento a rulli motorizzato trasforma i layout di movimentazione dei materiali. Questi dispositivi sono dotati di nodi di comunicazione integrati direttamente sull'hardware del rullo. Eliminano gli armadi VFD centralizzati. Distribuisci l'intelligenza proprio nel momento dell'azione.

Le topologie con collegamento a margherita eccellono in questi ambienti. Le reti di linea collegano un rullo direttamente al successivo. Questa struttura riduce notevolmente la lunghezza totale del cavo. Semplifica la risoluzione dei problemi poiché i tecnici seguono un"unica linea fisica. Tuttavia, una singola rottura del filo può disturbare i dispositivi a valle. Gli ingegneri mitigano questo rischio utilizzando topologie ad anello per le zone critiche.

Le soluzioni emergenti a cavo singolo rivoluzionano la velocità di installazione. Tecnologie come EtherCAT P consolidano l"erogazione di energia e le comunicazioni ad alta velocità in un unico cavo. IO-Link ha uno scopo simile per semplici reti di sensori e attuatori. Forniscono una diagnostica continua senza dover utilizzare linee di alimentazione e dati separate. Riduci i costi di manodopera di installazione aumentando al tempo stesso la visibilità diagnostica sulle unità distribuite.

Realtà di implementazione: diagnostica, EMI e sicurezza informatica

I pavimenti delle fabbriche del mondo reale sono ambienti ostili. Le apparecchiature devono sopravvivere al rumore elettrico e alle minacce informatiche persistenti. Anticipare queste sfide garantisce una messa in servizio regolare e operazioni affidabili a lungo termine.

Mitigare gli errori di comunicazione

Le unità generano enormi quantità di rumore elettrico. Le frequenze di commutazione dell"inverter creano interferenze elettromagnetiche (EMI). Questo rumore danneggia spesso i pacchetti di rete. Si evitano i comuni errori di timeout drive-to-PLC eliminando i loop di terra. Installare correttamente i cavi schermati a doppino intrecciato. Assicurarsi che le strisce di messa a terra siano a contatto con la schermatura del cavo direttamente nel punto di ingresso dell"armadio. Separare i cavi di comunicazione dai cavi di alimentazione del motore di almeno otto pollici.

Trasparenza diagnostica

Inevitabilmente si verificheranno guasti alla rete. Il modo in cui il sistema segnala questi guasti determina la durata del tempo di inattività. Valuta le unità in base alla loro trasparenza diagnostica. Devono inviare codici di errore chiari e in chiaro al PLC o all"HMI. I tecnici non dovrebbero mai vedere codici esadecimali oscuri che richiedono ricerche manuali manuali. Messaggi chiari come "Perdita di fase su Drive 4" accelerano istantaneamente i tempi di riparazione.

Conformità alla sicurezza informatica OT

La connessione delle unità alle reti di fabbrica introduce gravi vulnerabilità della sicurezza. Gli hacker che prendono di mira i sistemi industriali spesso sfruttano dispositivi sul campo non protetti. È necessario valutare i moduli di comunicazione dell"azionamento rispetto ai moderni standard di sicurezza industriale. La norma IEC 62443 fornisce una struttura solida per proteggere le reti di automazione.

L’igiene della rete rimane non negoziabile. Disabilitare le porte fisiche non utilizzate sui moduli di comunicazione. Utilizzare switch industriali gestiti per implementare reti locali virtuali (VLAN). Isola completamente le reti di unità dal traffico IT aziendale. Questa separazione impedisce al malware di penetrare negli ambienti tecnologici operativi.

Un quadro decisionale per specificare le comunicazioni di unità

La scelta delle interfacce di comunicazione non dovrebbe basarsi su congetture. Seguire una metodologia strutturata garantisce l"allineamento tra capacità hardware e requisiti di processo.

1. Fase 1: Allineamento dell'ecosistema PLC. Mappa i tuoi protocolli nativi sul controller principale. I sistemi Rockwell e Allen-Bradley utilizzano EtherNet/IP per impostazione predefinita. Gli ambienti Siemens utilizzano PROFINET in modo ottimale. I sistemi Beckhoff fanno molto affidamento su EtherCAT. La corrispondenza con l'ecosistema nativo elimina le configurazioni del gateway.
2. Passaggio 2: requisiti di larghezza di banda e polling. Calcola attentamente il carico utile dei dati previsto. Determinare i tempi di ciclo esatti. L'applicazione necessita realmente di frequenze di aggiornamento di 1 ms per il movimento di precisione? Una frequenza di polling di 100 ms è sufficiente per un semplice controllo della ventola? Specificare eccessivamente la larghezza di banda spreca inutilmente risorse.
3. Passaggio 3: a prova di futuro rispetto ai costi. Valuta il premio assegnato alle schede di comunicazione multiprotocollo o modulari. Le schede modulari consentono modifiche successive della rete senza sostituire l'intera unità. Valutare questa flessibilità rispetto al rischio intrinseco di blocco del fornitore.
4. Passaggio 4: selezione. Creare una matrice di valutazione del fornitore standardizzata. Dai priorità all'integrazione nativa. Verificare la disponibilità del supporto tecnico locale per la fase di commissioning. Verificare la disponibilità di blocchi funzione già scritti o di istruzioni aggiuntive (AOI).

Conclusione

L"hardware di comunicazione funge da sistema nervoso centrale del movimento industriale. Trattare la selezione della rete come un compito ingegneristico fondamentale previene ritardi catastrofici nella messa in servizio. La scelta dell"interfaccia giusta sblocca preziosi dati di manutenzione predittiva garantendo al tempo stesso una sincronizzazione impeccabile.

Gli ingegneri devono verificare in modo proattivo le attuali capacità del PLC. Rivedi i tuoi obiettivi storici di registrazione dei dati prima di finalizzare le specifiche dell"azionamento del motore. Non attendere il completamento della progettazione meccanica per selezionare i protocolli di rete.

Agisci in anticipo sul tuo prossimo progetto. Consultare un integratore di sistemi specializzato durante la fase concettuale. Esamina le specifiche tecniche dettagliate per le soluzioni di azionamento compatibili. Assicurati che ogni dispositivo sulla tua rete parli fluentemente la stessa lingua.

FAQ

D: Posso eseguire più protocolli di comunicazione sulla stessa rete industriale?

R: Sì, ma richiede switch industriali gestiti e un"attenta segregazione della rete (VLAN) per impedire al traffico TCP/IP standard di interrompere i pacchetti di controllo del movimento deterministici.

D: Qual è la differenza tra Modbus RTU e Modbus TCP per gli azionamenti motore?

R: Modbus RTU funziona su connessioni seriali (RS-485), che è più lenta ma resistente al rumore. Modbus TCP incapsula il protocollo su Ethernet standard, offrendo velocità significativamente più elevate e una più semplice integrazione nelle moderne reti di impianti.

D: Come posso evitare la perdita di comunicazione tra il mio PLC e un VFD?

R: Garantire un"adeguata separazione dei cavi di comunicazione a bassa tensione dai cavi del motore ad alta tensione, utilizzare cavi schermati a doppino intrecciato, mettere a terra adeguatamente l"azionamento e verificare le impostazioni di watchdog/timeout di rete nel PLC.

D: IO-Link è adatto al controllo dell"azionamento del motore primario?

R: IO-Link è molto efficace per la parametrizzazione e la diagnostica di componenti semplici (come un azionamento a rulli motorizzato o un piccolo VFD), ma non ha la velocità deterministica richiesta per la sincronizzazione servo multiasse ad alta precisione.
