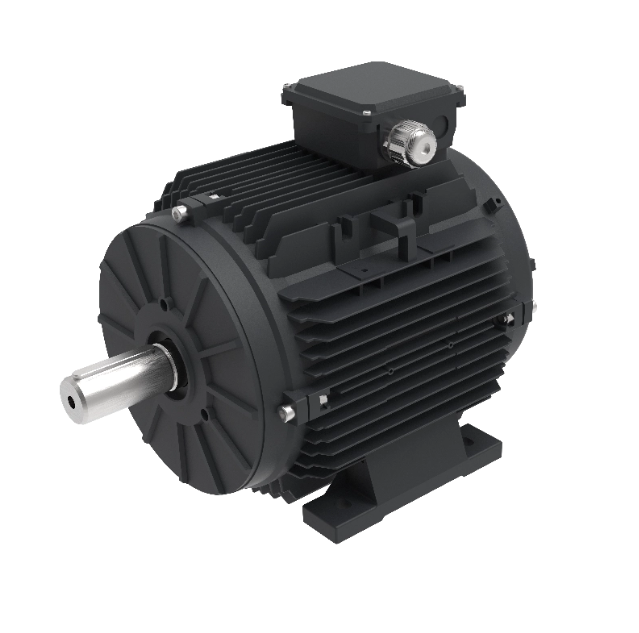

Il motore EC T100 è un motore sincrono a magneti permanenti di tipo EC con telaio IEC 100 per apparecchiature di ventilazione e movimentazione di fluidi a velocità variabile. Poiché il VFD rimane esterno al motore, gli integratori possono scegliere la marca di azionamento preferita, centralizzare gli azionamenti in un armadio di controllo e far funzionare diversi motori T100 EC da un unico azionamento. Il lato motore contiene meno componenti elettronici, il che lo rende adatto agli ambienti di installazione più impegnativi. Sono disponibili due varianti di ingresso: monofase 200-277 V per siti senza alimentazione trifase e trifase 360-460 V per un rendimento maggiore. La piattaforma EC raggiunge l"efficienza IE5+, con efficienze del solo motore del 90-96% secondo IEC 60034-30-1.
Articolo | Variante Monofase 230 V | Variante trifase 400 V |
|---|---|---|
Modello | T100ECI10F18C2B34S1 | T100ECI12F30C2B34T1 |
Coppia nominale | 10 N·m | 11,3 Nm |
Potenza nominale | 1,88 kW a 1800 giri/min | 3,79 kW a 3200 giri/min |
Gamma di velocità | 600-1800 giri/min | 600-3200 giri/min |
Potenza in ingresso | 200-277 V, 50/60 Hz, monofase | 360-460 V, 50/60 Hz, Trifase |
Corrente nominale | 12,5 A a 1800 giri/min | 7,8 A a 3200 giri/min |
Efficienza totale del sistema di picco | ca. 90% (comprese le perdite VFD) | ca. 89,5% (comprese le perdite VFD) |
Metodo di raffreddamento | Ventilazione forzata IC416 | Ventilazione forzata IC416 |
Montaggio | Flangia B34 | Flangia B34 |
Grado di protezione | IP55 (aggiornabile a IP66) | IP55 (aggiornabile a IP66) |
Temperatura ambiente | Da -25°C a +40°C | Da -25°C a +40°C |
Il motore EC T100 utilizza un VFD esterno anziché un"unità integrata. Un azionamento centrale può alimentare più motori T100 EC e gli integratori possono standardizzare la marca di azionamento e il layout dell"armadio scelti. Il supporto per la selezione dell"unità è disponibile tramite il nostro team tecnico prevendita.
La piattaforma EC su cui è costruito il motore EC T100 raggiunge l"efficienza IE5+, con efficienze del solo motore del 90-96%. L"efficienza totale di picco misurata del sistema, comprese le perdite VFD, è pari a circa il 90% per la variante monofase e l"89,5% per la variante trifase, nei punti operativi nella tabella delle specifiche.
La piattaforma EC supporta due bande di velocità basate sulla connessione: stella (Y) a 100-1800 giri al minuto e delta a 300-3600 giri al minuto in tutta la serie. Le varianti consegnate funzionano entro i limiti indicati nella tabella, 600-1800 giri/min per l"unità monofase e 600-3200 giri/min per l"unità trifase, coprendo sia le operazioni di ventola a bassa velocità e coppia elevata che quelle a velocità più elevata.
Le dimensioni di montaggio seguono gli standard del telaio IEC 100 e l"albero da 28 mm utilizza una chiavetta IEC standard. Un motore CA telaio IEC 100 esistente può essere sostituito senza piastra di adattamento, a condizione che sia installato un VFD esterno.
Le attuali varianti del motore EC T100 utilizzano il montaggio con flangia B34. La serie più ampia supporta B3, B30, B14, B5, B34, B35, B14B e B5R e i piedi nelle varianti con piedi sono rimovibili. Confermare la disposizione al momento dell"ordine.
L"estensione dell"albero da 28 mm ha una chiavetta IEC standard. Su richiesta sono disponibili disegni di installazione bidimensionali e tridimensionali per la verifica del gioco della girante e dell"accoppiamento delle flange.
Il motore T100 EC utilizza la ventilazione forzata IC416 e non è autoventilato nell"intera gamma di velocità. Gli installatori devono verificare il flusso d"aria sul motore alla velocità operativa più bassa.
Il motore EC T100 viene utilizzato nei ventilatori dell"aria condizionata centralizzata, nella ventilazione del bestiame, nei ventilatori delle celle frigorifere, nel raffreddamento dei data center, nei ventilatori industriali, nelle pompe dell"acqua, nelle apparecchiature per la rimozione della polvere e nel retrofit dei motori CA. La variante monofase è adatta ai siti senza alimentazione trifase; la variante trifase è adatta a carichi di potenza maggiore.
È possibile personalizzare tensione, velocità, diametro dell"albero, montaggio, metodo di controllo, lunghezza del cavo e connettori e la produzione OEM viene offerta a clienti industriali e aziendali. La piattaforma EC si estende fino a 30 kW. Per temperature ambiente comprese tra -25°C e +40°C, è disponibile un modello personalizzato e si possono specificare le marche dei cuscinetti.
No. Il motore EC T100 è un PMSM di tipo EC e deve essere accoppiato con un VFD esterno. Un azionamento può azionare più motori T100 EC; contattare il nostro team tecnico per il dimensionamento dell"azionamento.
La variante monofase funziona a 200-277 V ed eroga 1,88 kW a 1800 giri/min, mentre la variante trifase funziona a 360-460 V ed eroga 3,79 kW a 3200 giri/min. I valori completi vengono visualizzati nella tabella delle specifiche.
SÌ. Le dimensioni di montaggio e l"albero con chiavetta da 28 mm seguono gli standard del telaio IEC 100, quindi non è necessaria alcuna piastra di adattamento. È necessario aggiungere un VFD esterno e il cablaggio di controllo corrispondente.
Il motore T100 EC è dotato di certificazioni CE ed ETL. La garanzia è di 12 mesi dal ricevimento per gli ordini nazionali e di 18 mesi dalla spedizione per gli ordini esteri.
