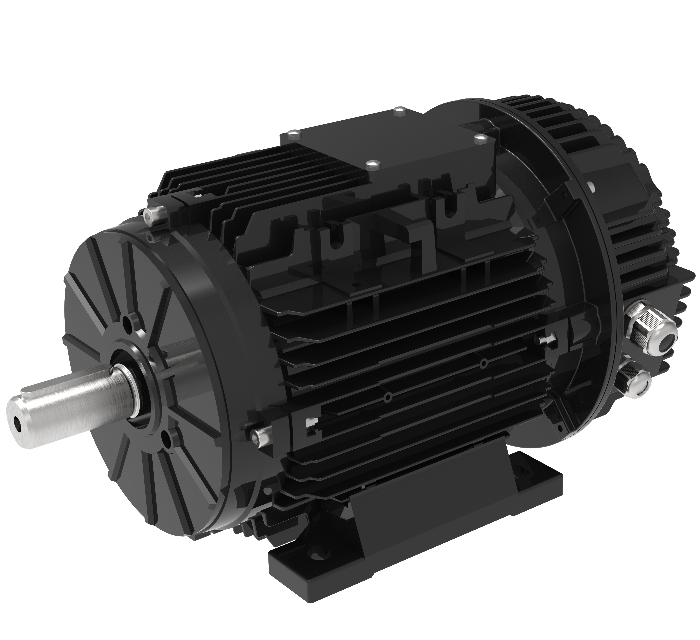

Con l"azionamento posizionato all"interno del motore, il motore VFD integrato T100ECI non necessita di VFD esterno, armadio dell"azionamento o cavo schermato: un set di cavi collega alimentazione e controllo, spazio sul pannello di taglio e fasi di messa in servizio. Il design PMSM del rotore interno offre magneti al neodimio ferro boro o ferrite, regolazione della coppia costante su 600-3000 giri/min ed efficienza EU IE5 secondo IEC 60034-30-1, equivalente alla Classe 1 cinese. La piattaforma ECI raggiunge fino a 5 kW.
Articolo | Valore |
|---|---|
Gamma di potenza | 0,63-3,58 kW (telaio IEC 100) |
Coppia nominale (variante rappresentativa) | 10 N·m |
Potenza nominale (variante rappresentativa) | 3,14 kW a 3000 giri/min |
Potenza in ingresso | 360-460 V, 50/60 Hz, Trifase |
Gamma di velocità | 600-3000 giri/min |
Efficienza | Fino al 91,9% a 3000 giri/min (efficienza totale del sistema, comprese le perdite VFD) |
Classe di efficienza energetica | IE5 (IEC 60034-30-1) |
Grado di protezione | IP55-IP66 |
Modalità di controllo | Modbus RS485, 0-10 V, PWM |
Funzioni di protezione | Sovracorrente, blocco del rotore, perdita di fase, sovratemperatura IPM, avviamento con vento inverso |
Temperatura ambiente | Da -25°C a +40°C |
Montaggio | B3, B14, B5; piedi smontabili; sono supportati tutti i tipi di montaggio standard IEC |
Estensione dell"albero | Diametro 28 mm, lunghezza asta 60 mm |
Certificazione/Garanzia | CE/ETL; 12 mesi nazionali (18 mesi all"estero) |
Il motore VFD integrato T100ECI rimuove l"unità esterna, l"armadio, il cavo schermato e il cablaggio separato; funziona dopo la connessione via cavo, riducendo i costi del pannello di azionamento e i punti di cablaggio nei progetti con più ventole.
A 3.000 giri/min, il motore ECI T100ECI raggiunge l"efficienza totale misurata del sistema fino al 91,9%, comprese le perdite VFD: prestazioni complete di motore e azionamento, non un dato relativo al solo motore. È classificato IE5 secondo IEC 60034-30-1 e, rispetto ai produttori, utilizza il 15-20% di energia in meno rispetto ai motori CA IE2/IE3 in condizioni di funzionamento equivalenti di ventole e pompe.
Il motore di azionamento integrato T100ECI accetta 0-10 V, PWM e Modbus RS485 per controller di ventole EC e sistemi di gestione dell"edificio; diversi motori VFD integrati T100ECI integrati in cascata su un bus RS485 per il controllo di gruppo in allevamenti o data center.
Cinque funzioni proteggono il motore ECI T100ECI: sovracorrente, blocco del rotore, perdita di fase, sovratemperatura IPM e avvio con vento inverso. Il design senza spazzole non presenta parti usurabili del commutatore e il servizio S1 con ventilazione forzata supporta il funzionamento ininterrotto.
Il motore VFD integrato T100ECI offre il montaggio con piedino B3, frontale B14 o flangia B5 con piedini rimovibili. La serie T supporta tutti i tipi di montaggio IEC (B3, B30, B14, B5, B34, B35, B14B, B5R) e le dimensioni IEC 100 consentono la sostituzione sul posto del motore CA senza piastra di adattamento.

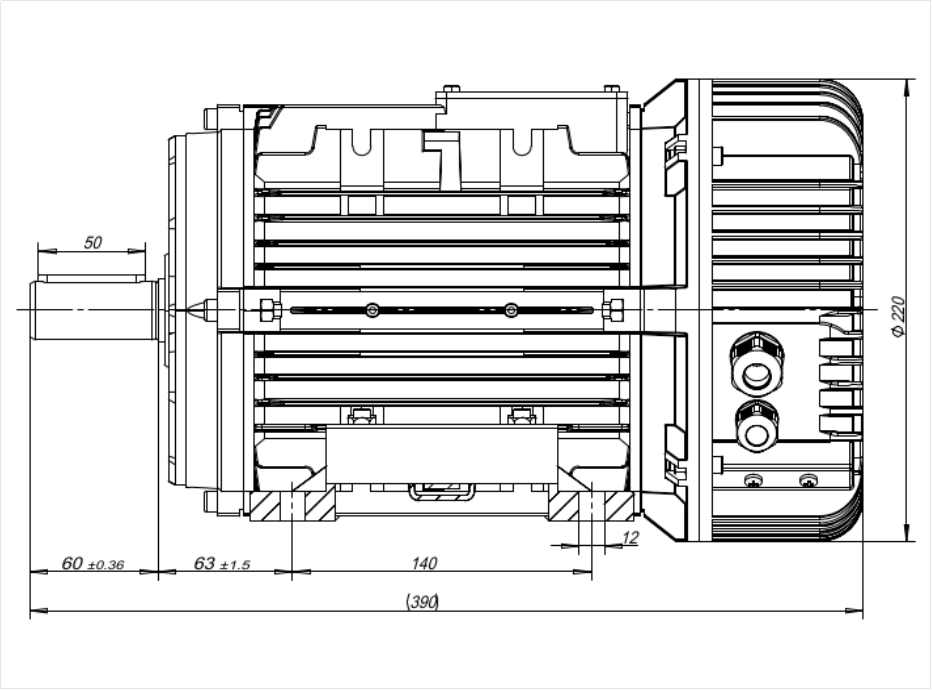

L"estensione dell"albero ha un diametro di 28 mm e una lunghezza di 60 mm con cava per chiavetta IEC; il disegno prevede una lunghezza della chiave di 50 mm, una lunghezza totale di circa 390 mm e un diametro posteriore di Ø220 mm.
Dimensione | Valore |
|---|---|
Lunghezza chiave (richiamo albero superiore) | 50 mm |
Lunghezza estensione albero | 60±0,36 mm |
Sezione anteriore | 63±1,5 mm |
Sezione centrale tra le linee di riferimento di montaggio | 140 mm |
Sezione posteriore | 12 mm |
Lunghezza totale (dimensione di riferimento) | (390) mm |
Diametro esterno posteriore | Ø220 mm |
I valori sono in millimetri; le cifre tra parentesi sono dimensioni di riferimento. Si prega di verificare il disegno 2D/3D certificato prima dell"installazione.
Ogni motore di azionamento integrato T100ECI include cavi di alimentazione da 1,5 me cavi di controllo da 1,5 m, protezione IP55 (aggiornabile a IP66) e funzionamento da -25°C a +40°C; Su richiesta sono disponibili modelli personalizzati e disegni 2D/3D.
Il motore VFD integrato T100ECI è costruito per carichi continui di ventole e pompe: ventilatori per la ventilazione del bestiame, ventilatori per il condizionamento d"aria centralizzato interno ed esterno, raffreddamento dell"armadio, ventole per celle frigorifere, raffreddamento del data center, ventilatori industriali, pompe dell"acqua, apparecchiature per la rimozione della polvere e retrofit per il risparmio energetico del motore CA.
Tensione, velocità, diametro dell"albero, montaggio, modalità di controllo, lunghezza del cavo, connettori e marchio dei cuscinetti sono personalizzabili sul motore ECI T100ECI e la produzione OEM per i marchi di apparecchiature è standard. I clienti industriali possono inviare i dati dei punti di lavoro al nostro team di prevendita; I motori VFD integrati T100ECI personalizzati coprono ambienti esterni da -25°C a +40°C.
No. Il motore ECI T100ECI integra l"azionamento all"interno dell"alloggiamento; al motore si collegano solo cavi di alimentazione e controllo, senza azionamento esterno o cavo schermato.
La variante rappresentativa del telaio IEC 100 funziona con ingresso trifase a 360-460 V, 50/60 Hz, copre 0,63-3,58 kW e regola su 600-3000 giri/min; altre tensioni sono personalizzabili.
SÌ. Il motore di azionamento integrato T100ECI supporta 0-10 V, PWM e Modbus RS485 e più motori ECI T100ECI in cascata su un bus RS485 tramite un sistema di gestione dell"edificio o un controller della ventola.
Il motore VFD integrato T100ECI è dotato di certificazione CE ed ETL: 12 mesi dalla ricezione sul mercato nazionale e 18 mesi dalla spedizione per ordini esteri, in Europa, Nord America, Sud America e Australia.
