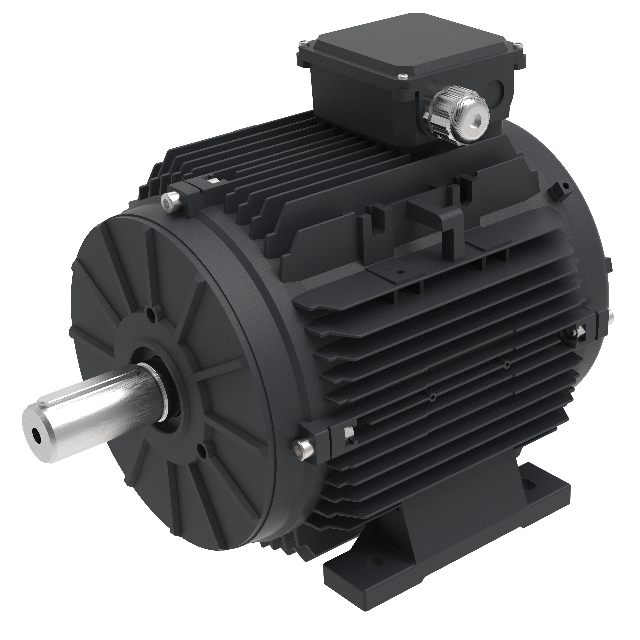

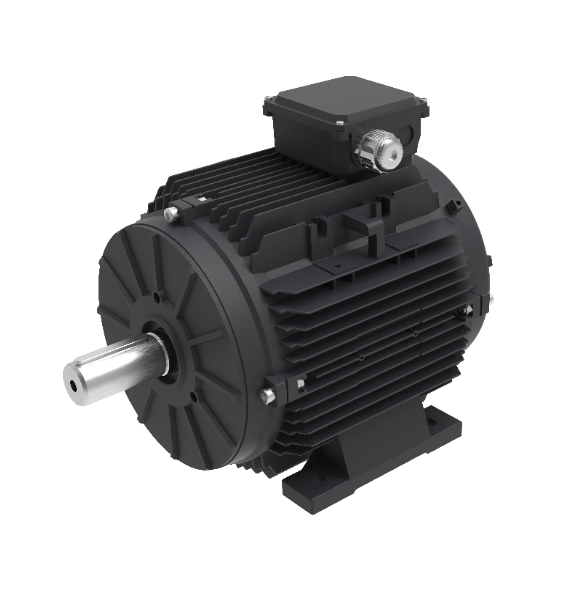

Il motore EC T132 è il telaio più grande della linea EC della serie T ed è progettato per il funzionamento a coppia elevata e a bassa velocità. Sono offerte due varianti: un"unità da 1800 giri/min con coppia nominale di 17,4 N·m e un"unità da 750 giri/min con coppia nominale di 48 N·m. La variante da 48 Nm aziona direttamente i ventilatori di grande diametro, eliminando la trasmissione a ingranaggi o a cinghia delle soluzioni convenzionali e riducendo le parti soggette ad usura. Essendo un motore EC, il T132 è azionato da un VFD esterno, quindi gli integratori possono centralizzare l"hardware e condividere un azionamento su più motori. La piattaforma EC raggiunge l"efficienza IE5+, con efficienze del solo motore del 90-96% secondo IEC 60034-30-1.
Articolo | Variante 1800 giri/min | Variante a coppia elevata da 750 giri/min |
|---|---|---|
Modello | T132ECI17F18C2B35RT1 | T132ECI48X07 |
Coppia nominale | 17,4 Nm | 48 Nm |
Potenza nominale | 3,28 kW a 1800 giri/min | 3,7 kW a 750 giri/min |
Velocità | Fino a 1800 giri/min | Fino a 750 giri/min |
Potenza in ingresso | 360-460 V, 50/60 Hz, Trifase | 360-460 V, 50/60 Hz, Trifase |
Corrente nominale | 5,9 A a 1800 giri/min | [da confermare]; fare riferimento alla scheda tecnica |
Efficienza totale del sistema di picco | ca. 90,9% (comprese le perdite VFD) | ca. 89,3% (comprese le perdite VFD) |
Metodo di raffreddamento | Ventilazione forzata IC416 | IC418, velocità minima dell"aria 1,5 m/s |
Montaggio | B34 (per disegno; il codice modello include B35R, da confermare) | Norma B3; B5/B14 opzionale; piedini rimovibili |
Grado di protezione | IP55 (aggiornabile a IP66) | IP55 (aggiornabile a IP66) |
Temperatura ambiente | Da -25°C a +40°C | Da -25°C a +40°C |
La variante del motore EC T132 da 750 giri/min eroga 48 N·m e si accoppia direttamente alla girante di un ventilatore di grande diametro senza riduttore o trasmissione a cinghia, eliminando i punti di manutenzione e le perdite meccaniche.
La piattaforma EC raggiunge l"efficienza IE5+, con efficienze del solo motore del 90-96%. La variante da 1800 giri/min ha un"efficienza totale di picco misurata del sistema pari a circa il 90,9%, comprese le perdite VFD, mentre la variante da 750 giri/min misura circa l"89,3% nei punti operativi nella tabella.
Con il VFD esterno, diversi motori EC T132 possono funzionare da un hardware di azionamento centralizzato, supportando il controllo di gruppo di ventilatori per stalle o celle frigorifere. Gli integratori selezionano il marchio di unità preferito; il nostro team supporta la selezione.
Il motore EC T132 è classificato per servizio continuo S1 ed è dotato di certificazioni CE ed ETL. Il design PMSM senza spazzole non prevede commutatore o spazzole, riducendo la manutenzione programmata in applicazioni comparabili.
La variante da 1800 giri/min utilizza il montaggio con flangia B34 secondo il disegno di installazione; il suo codice di ordinazione include la designazione B35R, che deve essere confermata al momento dell"ordine. La variante da 750 giri/min utilizza il montaggio con piedini B3, con opzioni flangia B5 e B14 e piedini rimovibili; la serie supporta l"intera serie di disposizioni IEC.
L"estensione dell"albero da 38 mm ha una chiavetta IEC standard e le dimensioni di montaggio seguono gli standard del telaio IEC 132. Un motore CA con telaio IEC 132 può essere sostituito senza piastra di adattamento, previa installazione di un VFD esterno. Su richiesta sono disponibili disegni bidimensionali e tridimensionali.
La variante da 1800 giri utilizza la ventilazione forzata IC416. La variante da 750 giri/min utilizza il raffreddamento IC418 e richiede una velocità minima dell"aria di 1,5 m/s sulla superficie del motore. Gli installatori devono verificare il flusso d"aria alla velocità operativa più bassa.
Il motore EC T132 viene utilizzato in ventilatori di ventilazione per bestiame di grandi dimensioni, ventilatori per celle frigorifere, raffreddamento di data center, ventilatori industriali, apparecchiature per la rimozione della polvere, pompe dell"acqua e retrofit di motori CA. La variante da 750 giri/min è adatta ai ventilatori ad azionamento diretto a bassa velocità e di grande diametro; la variante da 1800 giri/min è adatta alle pompe e ai ventilatori a velocità standard.
È possibile personalizzare tensione, velocità, diametro dell"albero, montaggio, metodo di controllo, lunghezza del cavo e connettori e la produzione OEM viene fornita a clienti industriali e aziendali. La piattaforma EC si estende fino a 30 kW. Per temperature ambiente comprese tra -25°C e +40°C, è disponibile un modello personalizzato e si possono specificare le marche dei cuscinetti.
No. Il motore EC T132 richiede un VFD esterno. Un azionamento centralizzato può azionare più motori EC T132 e il nostro team supporta la selezione dell"azionamento.
Il motore EC T132 da 750 giri/min ha una potenza nominale di 48 N·m e aziona direttamente una girante di grande diametro, consentendo la rimozione del riduttore o della trasmissione a cinghia quando i requisiti di coppia e velocità corrispondono alla tabella delle specifiche.
La variante da 1800 giri/min ha una potenza nominale di 17,4 Nm e 3,28 kW con raffreddamento IC416; la variante da 750 giri/min ha una potenza nominale di 48 N·m e 3,7 kW con raffreddamento IC418 che richiede una velocità dell"aria di almeno 1,5 m/s.
Il motore EC T132 è dotato di certificazioni CE ed ETL ed è classificato per servizio continuo S1. La garanzia è di 12 mesi dal ricevimento per gli ordini nazionali e di 18 mesi dalla spedizione per gli ordini esteri.
