| Quantità: | |
|---|---|

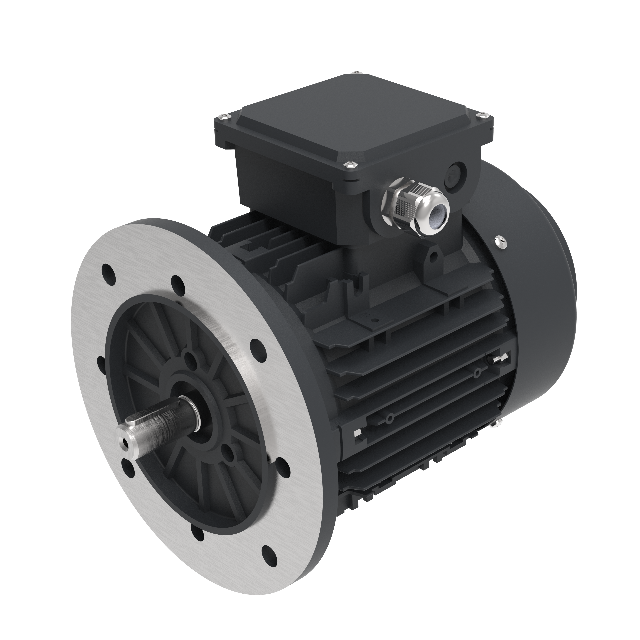

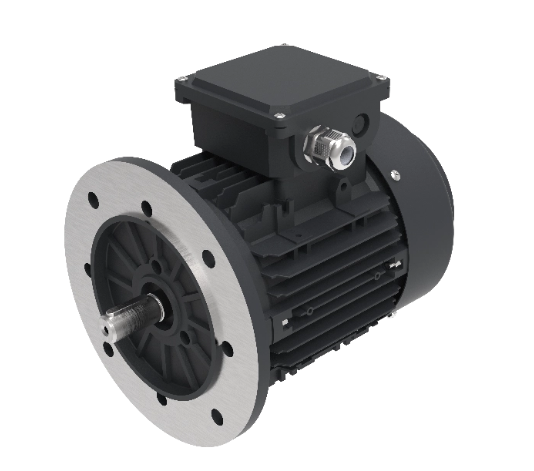

Il motore EC T71EC è il motore EC più compatto della Serie T, costruito su un telaio IEC 71. Con un diametro del telaio di circa 139 mm e una lunghezza complessiva di 249 mm, eroga 0,45 kW a 3.600 giri/min in un ingombro progettato per installazioni con vincoli di spazio. Essendo un motore sincrono a magneti permanenti EC (controllato esternamente), funziona con un azionamento a frequenza variabile (VFD) esterno, consentendo agli integratori di sistema di selezionare la marca di azionamento preferita e configurare configurazioni multi-motore da una singola unità di azionamento. Il motore accetta un ingresso monofase 200-277 V a 50/60 Hz, adatto per siti residenziali e commerciali leggeri senza alimentazione trifase.
Articolo | Valore |
|---|---|
Coppia nominale | 1,2 Nm |
Potenza nominale | 0,45 kW a 3600 giri/min |
Gamma di velocità | 600-3600 giri/min |
Potenza in ingresso | 200-277 V, 50/60 Hz, monofase |
Corrente nominale | 3,2 A a 3600 giri/min |
Efficienza | 87,6% a 3600 giri/min (efficienza totale del sistema, comprese le perdite VFD) |
Grado di protezione | IP55 (aggiornabile a IP66) |
Isolamento/dovere | Isolamento classe F/B, servizio continuo S1 |
Temperatura ambiente | Da -25°C a +40°C |
Metodo di raffreddamento | TEAO, velocità minima dell"aria 1 m/s |
Montaggio | Norma B3; B5/B14 opzionale; piedini rimovibili |
Estensione dell"albero | Diametro 14 mm, lunghezza albero 22 mm, cava per chiavetta 5 mm |
Certificazione | CE/ETL |
Il motore EC T71EC funziona in un intervallo di velocità compreso tra 600 e 3.600 giri/min, consentendogli di azionare giranti di piccolo diametro in unità di purificazione dell"aria, sistemi di aria fresca e ventole di raffreddamento di armadi. Il telaio IEC 71 è il telaio più piccolo nella piattaforma EC Serie T.
Al punto di funzionamento nominale di 3600 giri/min, il motore EC T71EC raggiunge un"efficienza totale del sistema misurata dell"87,6%, comprese le perdite VFD. La piattaforma EC su cui si basa il T71EC raggiunge livelli di efficienza energetica IE5+, con efficienze del solo motore della piattaforma che vanno dal 90% al 96%.
Il motore EC T71EC accetta un ingresso monofase da 200-277 V, eliminando la necessità di infrastrutture di alimentazione trifase in progetti di retrofit e installazioni distribuite come HVAC residenziale e piccola ventilazione commerciale.
Il design sincrono a magnete permanente non utilizza spazzole o componenti del commutatore indossabili, riducendo i requisiti di manutenzione programmata rispetto ai motori CC con spazzole e ai motori CA a poli schermati.
Il motore EC T71EC viene fornito con montaggio su piedini B3 di serie, con montaggio su flangia B5 e B14 disponibili come opzioni. I piedini sono rimovibili per supportare l"integrazione flessibile in contenitori personalizzati. Tutte le dimensioni di montaggio sono conformi agli standard di telaio IEC 71, consentendo al T71EC di sostituire direttamente i motori CA con telaio IEC 71 esistenti in progetti di retrofit a risparmio energetico senza piastra di adattamento.
L"estensione dell"albero ha un diametro di 14 mm, una lunghezza di 22 mm e una chiavetta da 5 mm, con un foro filettato M5 all"estremità dell"albero. L"altezza centrale dell"albero è di 71 mm e la distanza tra i fori del piede è di 112 mm. Il motore viene fornito standard con cavi di alimentazione da 1,5 me cavi di controllo da 1,5 m e su richiesta sono disponibili disegni di installazione 2D/3D.
Il motore EC T71EC utilizza il raffreddamento TEAO (Totally Enclosed Air Over), che richiede una velocità minima dell"aria di 1 m/s sulla superficie del motore. Ha un grado di protezione IP55 di serie, aggiornabile a IP66. L"intervallo di temperatura ambiente operativa standard è compreso tra -25°C e +40°C; sono disponibili modelli personalizzati per temperature esterne a questo intervallo.
Il motore EC T71EC è progettato per applicazioni con ventilatori e ventilatori a bassa potenza e con spazio limitato, tra cui apparecchiature di purificazione dell"aria, sistemi di ventilazione con aria fresca, ventole di raffreddamento di armadi, piccoli ventilatori HVAC e unità di ventilazione commerciale leggera. Le sue dimensioni di montaggio conformi allo standard IEC supportano anche retrofit a risparmio energetico in sostituzione dei motori a induzione CA con telaio IEC 71 esistenti.
È disponibile la personalizzazione completa, tra cui tensione, velocità, diametro dell"albero, metodo di montaggio, metodo di controllo, lunghezza del cavo e tipo di connettore. I servizi di produzione OEM sono offerti a clienti industriali e aziendali. La marca del cuscinetto può anche essere specificata in base alle esigenze del cliente.
Un motore EC richiede un convertitore di frequenza esterno (VFD) per funzionare, con una potenza massima della piattaforma di 30 kW. Un motore ECI ha il VFD integrato all"interno dell"alloggiamento del motore, con una potenza massima della piattaforma di 5 kW. Il T71EC è un motore EC e deve essere accoppiato con un VFD esterno.
No. Il motore EC T71EC è un motore di tipo EC che richiede un VFD esterno. Gli integratori di sistema possono selezionare la marca di VFD preferita e un VFD può essere configurato per pilotare più motori T71EC.
SÌ. Le dimensioni di montaggio del motore EC T71EC sono conformi agli standard del telaio IEC 71, incluso il montaggio con piedini B3 con spaziatura dei fori del piede di 112 mm e altezza del centro dell"albero di 71 mm. Può sostituire direttamente un motore CA con telaio IEC 71 senza piastra di adattamento, a condizione che sia installato un VFD esterno.
La garanzia è di 12 mesi dalla data di ricezione per gli ordini nazionali e di 18 mesi dalla data di spedizione per gli ordini esteri. Il motore EC T71EC è dotato di certificazioni CE ed ETL e viene venduto ai mercati di Europa, Nord America, Sud America e Australia.
