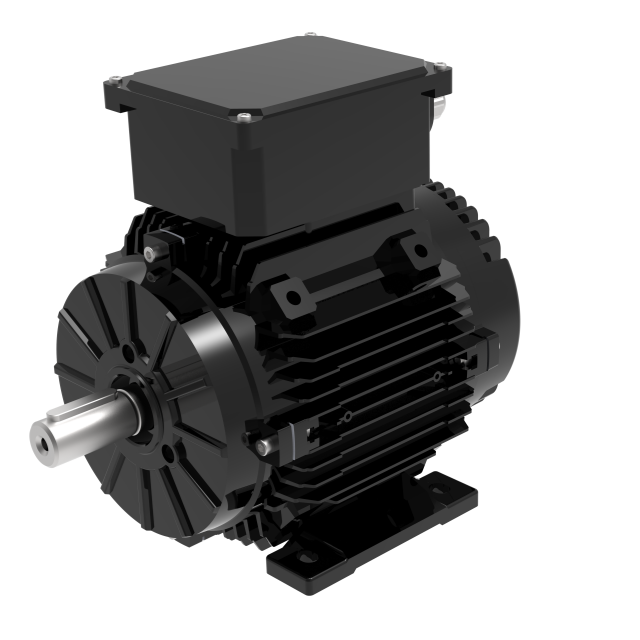

Con l"azionamento integrato, il motore VFD integrato T90ECI non necessita di VFD esterno da montare, cablare o mettere in servizio. Funziona con tensione monofase 200-277 V, 50/60 Hz, adatto a retrofit e siti senza infrastruttura trifase. Il motore ECI T90ECI copre 0,2-2,2 kW a coppia costante a 600-3000 giri/min e soddisfa EU IE5 secondo IEC 60034-30-1, equivalente alla Cina Classe 1; la piattaforma ECI raggiunge i 5 kW.
Articolo | Valore |
|---|---|
Gamma di potenza | 0,2-2,2 kW (telaio IEC 90) |
Coppia nominale (variante rappresentativa) | 5 N·m |
Potenza nominale (variante rappresentativa) | 1,57 kW a 3000 giri/min |
Potenza in ingresso | 200-277 V, 50/60 Hz, monofase |
Gamma di velocità | 600-3000 giri/min |
Efficienza | Fino all"88,0% a 3.000 giri/min (efficienza totale del sistema, comprese le perdite VFD) |
Classe di efficienza energetica | IE5 (IEC 60034-30-1) |
Grado di protezione | IP55-IP66 |
Modalità di controllo | Modbus RS485, 0-10 V, PWM |
Funzioni di protezione | Sovracorrente, blocco del rotore, perdita di fase, sovratemperatura IPM, avviamento con vento inverso |
Temperatura ambiente | Da -25°C a +40°C |
Metodo di raffreddamento | TEAO, velocità minima dell"aria 3 m/s |
Montaggio | Norma B3; B5/B14 opzionale; piedini rimovibili |
Estensione dell"albero | Diametro 24 mm, estensione albero 50,0 mm, cava per chiavetta 8 mm |
Certificazione/Garanzia | CE/ETL; 12 mesi nazionali (18 mesi all"estero) |
Su un modello monofase da 200-277 V fino a 2,2 kW, il motore VFD integrato T90ECI consente agli utenti commerciali di aggiungere azionamenti di ventilatori a velocità variabile in piccoli allevamenti, locali HVAC e retrofit privi di servizio trifase.
A 3000 giri/min, il motore T90ECI ECI raggiunge l"efficienza del sistema misurata fino all"88,0%, comprese le perdite VFD, ed è classificato IE5 secondo IEC 60034-30-1. Nei confronti dei produttori, utilizza il 15-20% in meno di energia rispetto ai motori CA convenzionali a parità di funzionamento di ventole e pompe.
Il motore di azionamento integrato T90ECI viene fornito come un"unica unità con un set di cavi, quindi gli acquirenti aziendali saltano il montaggio VFD esterno, la configurazione dell"unità e i cavi schermati dal pannello alla ventola.
Il motore VFD integrato T90ECI regola oltre 600-3000 giri/min per le funzioni comuni di ventole e pompe e accetta 0-10 V, PWM e Modbus RS485 dai controller per ventole EC standard; cinque protezioni supportano il funzionamento non presidiato.
Il montaggio con piedini B3 è standard sul motore ECI T90ECI, con flange B5/B14 opzionali e piedini rimovibili; la serie T supporta tutti i tipi di montaggio IEC (B3, B30, B14, B5, B34, B35, B14B, B5R) e le dimensioni IEC 90 consentono la sostituzione diretta CA senza piastra di adattamento.
L"estensione dell"albero da 24 mm è lunga 50,0 mm, con una chiavetta da 8 mm, una lunghezza della chiavetta da 40 mm ed estremità filettata M8; l"altezza centrale è 90 mm, la distanza tra i fori del piede è 140 mm e la scatola terminale dispone di 2 ingressi cavi M16 × 1,5.
Quota (disegno di assieme) | Valore |
|---|---|
Lunghezza chiave (richiamo albero superiore) | 40 mm |
Lunghezza estensione albero | 50,0 mm |
Lunghezza totale (dimensione di riferimento) | (275) mm |
Dimensione verticale del corpo motore (riferimento) | (174) mm |
Le cifre sono in millimetri; i valori tra parentesi sono dimensioni di riferimento e l"altezza totale con la scatola morsettiera è 249 mm. Verificare prima il disegno certificato.
Il motore VFD integrato T90ECI utilizza il raffreddamento TEAO (velocità dell"aria minima 3 m/s), include cavi di alimentazione/controllo da 1,5 m ed è dotato di protezione IP55 (aggiornabile a IP66) da -25°C a +40°C; modelli e disegni personalizzati sono su richiesta.
Il motore di azionamento integrato T90ECI è adatto a ventilatori e pompe monofase compatti: ventilazione di bestiame di piccoli edifici, ventilatori HVAC e aria fresca, unità di purificazione dell"aria, raffreddamento di armadi, celle frigorifere e piccoli ventilatori industriali, pompe dell"acqua e retrofit di motori CA IEC 90.
Tensione, velocità, diametro dell"albero, montaggio, modalità di controllo, cavi, connettori e marca dei cuscinetti sono personalizzabili sul motore T90ECI ECI, con OEM per i marchi delle apparecchiature. I clienti aziendali possono inviare punti di servizio al nostro team di prevendita; I motori VFD integrati T90ECI personalizzati coprono ambienti esterni da -25°C a +40°C.
SÌ. Il motore rappresentativo T90ECI ECI funziona con 200-277 V, 50/60 Hz monofase e fornisce fino a 2,2 kW senza infrastruttura trifase.
Un motore EC necessita di un VFD esterno e la piattaforma EC raggiunge i 30 kW; il motore VFD integrato T90ECI ha l"azionamento integrato e la piattaforma ECI raggiunge i 5 kW, risparmiando spazio e cablaggio.
Il motore ECI T90ECI fornisce una regolazione della coppia costante su 600-3000 giri/min e accetta 0-10 V, PWM e Modbus RS485 dai controller delle ventole EC e dai sistemi di gestione degli edifici.
SÌ. Il motore ECI T90ECI segue le dimensioni IEC 90: standard di montaggio con piedini B3, flange B5/B14 opzionali, albero M8 da 24 mm e piedini rimovibili; non è necessaria alcuna piastra adattatrice. Su richiesta sono disponibili disegni 2D/3D.
